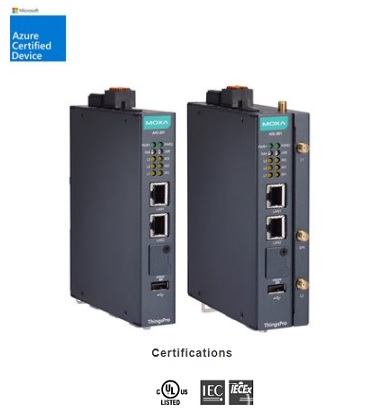

Серия AIG-300
Расширенные шлюзы IIoT с двухъядерным процессором Arm Cortex™-A7 с частотой 1 ГГц, 1 портом CAN, 4 DI, 4 DO, программным обеспечением ThingsPro Edge, рабочей температурой от -40 до 70°C

Спецификация | Информация для заказа | PDF файл описания на английском языке | Отправить запрос

Расширенный шлюз IIoT на базе Arm Cortex-A7

Усовершенствованные шлюзы IIoT серии AIG-301 разработаны для приложений промышленного Интернета, особенно для распределенных и безлюдных сайтов в строгих рабочих средах. Программное обеспечение ThingsPro Edge и Azure IoT Edge предварительно загружено и полностью интегрировано с серией AIG-301, чтобы обеспечить простое, надежное и безопасное подключение датчиков к облаку для сбора данных и управления устройствами с помощью решения Azure Cloud. С использованием утилиты ThingsPro Proxy процесс инициализации устройства становится легче, чем когда-либо. Благодаря надежной функции OTA вам никогда не придется беспокоиться о сбое системы при обновлении программного обеспечения. Включив функцию безопасной загрузки, можно активировать процесс загрузки серии AIG-301, чтобы предотвратить инъекции вредоносного программного обеспечения.

Детально(внешний вид и размеры) >>>

Особенности

	Упрощает получение данных и управление устройством с помощью программного обеспечения ThingsPro Edge
	Полная интеграция с ThingsPro Edge и Azure IoT Edge обеспечивает простое, надежное и безопасное подключение к облаку.
	Поддерживает легкую инициализацию устройства с помощью утилиты ThingsPro Proxy
	Обеспечивает надежную функцию OTA для предотвращения сбоя системы при обновлении программного обеспечения
	Оснащена безопасной загрузкой для предотвращения атак злонамеренного программного обеспечения

Спецификации

Аппаратная часть

Компьютер

Процессор

Armv7 Cortex-A7 dual-core 1 GHz

ОС

Moxa Industrial Linux (Debian 9, Kernel 4.4)

DRAM

2 GB DDR3L

Память

16 GB eMMC GB eMMC

Компьютерный интерфейс

Порты Ethernet

Auto-sensing 10/100/1000 Mbps ports (RJ45) x 2

Последовательные порты

RS-232/422/485 порты x 2, software selectable (DB9 male)

CAN Порти

CAN 2.0 A/B x 1 (DB9 male)

Цифровые входы

DIs x 4

Цифровые выходы

DOs x 4

USB 2.0

USB 2.0 hosts x 1, type-A

Разъем антенны Wi-Fi

RP-SMA x 2 (excluding AIG-301-AZU-LX/T-AZU-LX models)

Разъем сотовой антенны

SMA x SMA x 2 (excluding AIG-301-AZU-LX/T-AZU-LX models)

GPS Antenna Connector

SMA x SMA x 1 (excluding AIG-301-AZU-LX/T-AZU-LX models)

Слоты для расширения

mPCIe slot x 1: AIG-301-EU-AZU-LX/T-EU-AZULX

Формат SIM

Nano

Количество SIM-карт

Кнопки

Программируемая кнопка

LAN интерфейс

Magnetic Isolation Protection

встроенная 1.5 KV

Serial интерфейс

Биты данных

5, 6, 7, 8

Стоп биты

1, 1.5, 2

Паритет

Non, Even, Odd, Space, Mark

Консольный порт

RS-232 (TxD, RxD, GND), вихід RJ45 (115200, 8 N 1)

Сигналы Serial

RS-232

TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND

RS-422

TxD+, TxD-, RxD+, RxD-, GND

RS-485-
4 проводный

TxD+, TxD-, RxD+, RxD-, GND

RS-485
2- проводный

Data+, Data-, GND

CAN интерфейс

Количество портов

Разъем

DB9 male

Промышленные протоколы

CAN 2.0A, CAN 2.0B

Сигналы

CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, GND

Изоляция

2 кВ (встроенный)

Цифровые входы

Тип соединителя

пружинный терминал Euroblock

Сухой контакт

Off: open
On: short to GND

Влажный контакт (DI до COM)

On: 10 to 30 VDC
Off: 0 to 3 VDC

Изоляция

3K VDC

Тип датчика

Влажнный контакт (NPN)
Сухой контакт

Цифровые выходы

Тип соединителя

пружинный терминал Euroblock

Номинал по току

200 мА на канал

Напряжения

24 VDC nominal, open collector to 30 VDC

Тип I/O

Sink

Сотовый интерфейс

Сотовые стандарты

LTE CAT-4

Опции диапазона (ЄС)

LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 5 (850 MHz) / LTE Band 7 (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 20 (800 MHz) UMTS/HSPA 850 MHz / 900 MHz / 1900 MHz / 2100 MHz

Интерфейс GPS

Типы приемников

72-channel u-blox M8 engine
GPS/GLONASS/Galileo

Точность

Position: 2.5 m CEP
SBAS: 2.0 m CEP

Приобретение

Aided starts: 3 sec
Cold starts: 26 sec

Чувствительность

Cold starts: -148 dBm
Tracking: -164 dBm

LED индикаторы

Система

Power x 2
User x 1
SIM card indicator x 1

Сила беспроводного сигнала

Cellular/Wi-Fi x 6

Надежность

Триггер автоматической перезагрузки

External WDT (watchdog timer)

Питание

Входное напряжения

от 9 до 48 VDC

Потребление

11 W

Входной ток

0.4 A @ 12 VDC (AIG-301-AZU-LX/T-AZU-LX)
0.7 A @ 12 VDC (AIG-301-EU-AZU-LX/T-EUAZULX)

Физические характеристики

Корпус

SECC
Металл

IP рейтинг

IP30

Вес

560 г (AIG-301-AZU-LX/T-AZU-LX)
750 г (AIG-301-EU-AZU-LX/T-EU-AZU-LX)

Размеры

141,5 x 120 x 27 мм (AIG-301-AZU-LX/T-AZU-LX)
141,5 x 120 x 39 мм (AIG-301-EU-AZU-LX/T-EU-AZU-LX)

Крепление

DIN-rail mounting, Wall mounting (with optional kit)

Окружающяя среда

Рабочая температура

Стандартная температура, модели:
от -20 до 70°C (AIG-301-EU-AZU-LX)
от -20 до 85°C (AIG-301-AZU-LX)
Широкий темп. модели:
от -40 до 70°C (AIG-301-T-EU-AZU-LX)
от –40 до 85°C (AIG-301-T-AZU-LX)

Влажность

от 5 до 95% RH

Температура хранения

от -40 до 85 ° C

Anti-Vibration

2 Grms @ IEC 60068-2-64, random wave, 5-500 Hz, 1 hr per axis (without USB devices attached)

Anti-Shock

IEC 60068-2-27

Сертификаты

Safety

UL 62368-1, EN 62368-1

EMC

EN 55032/35, EN 61000-6-2/-6-4

EMI

CISPR 32, FCC Part 15B Class A

EMS

IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 kV

Green Product

RoHS, CRoHS, WEEE

Hazardous Locations

Class I Division 2, ATEX (AIG-301-T-EU-AZU-LX, AIG-301-T-AZU-LX)

MTBF

Время

683 818 часов (AIG-301-EU-AZU-LX/T-EU-AZU-LX)
794 092 часов (AIG-301-AZU-LX/T-AZU-LX)

Стандарты

Telcordia (Bellcore) Стандарт TR / SR

Информация для заказа

¤ Серия AIG-300

Модель	CPU	RAM	Хранение	TPM	mPCIe Slot 1 для LTE Module	mPCIe Slot 2 для Wi-Fi Module	Рабочая темпера- тура
AIG-301-AZU-LX	1 GHz Dual Core	2 GB	16 GB	Встроеный	-	-	-20 до 85°C
AIG-301-T-AZU-LX	1 GHz Dual Core	2 GB	16 GB	Встроеный	-	-	-40 до 85°C
AIG-301-EU-AZU-LX	1 GHz Dual Core	2 GB	16 GB	Встроеный	регион Европа LTE модуль предварительно установленый	Зарезервирован	-20 до 70°C
AIG-301-T-EU-AZU-LX	1 GHz Dual Core	2 GB	16 GB	Встроеный	регион Европа LTE модуль предварительно установленый	Зарезервирован	-40 до 70°C
