Компьютеры МОХА x86
Серия
V2201
x86 встраиваемый компьютер на базе процессора Intel Atom с 2*LAN, 2 Serial портами,
HDMI, 4*DI, 4*DO, 1* USB 3.0, 2*USB 2.0, SD, 1*uSIM, 1*Wi-Fi mini-PCIe, 1*3G/LTE mini-PCIe
Спецификация |
Информация для заказа |
Раздел документации на английском языке | Отправить запрос
 |
x86 встраиваемый компьютер на базе процессора Intel Atom
|
 |
|
 |
Компьютеры серии MOXA V2201 - ультра-компактные компьютеры, базирующиеся на серии Intel Atom E3800 x86 процессорах и имеющие: HDMI интерфейс, 4DI, 4DO, 2* serial порта, 2* Ethernet LAN интерфейса, USB 2.0 и 3.0 хосты и SD сокет. Серия Moxa V2201 имеет надежную конструкцию, два mini-PCIe сокета для установки беспроводных модулей с поддержкой WiFi, 3G, LTE, GPS и Bluetooth, что делает компьютеры пригодными для широкого спектра коммуникационных приложений. Конструкция компьютера обеспечивает надежную работу системы в диапазоне температур от -40 до 85 °C (от -40 до 70 °С с установленными Moxa беспроводными модулями).
|
|
Серия MOXA V2201 поддерживает функцию "Moxa аппаратного мониторинга" для устройств ввода / вывода, управления питанием и мониторинга состояния тревоги и контроля температуры системы. Такая система мониторинга обеспечивает простое исправление ошибок и является наиболее надежной платформой для приложений автоматизации.
.
|
|
|
 |
Процессора
серии Intel Atom E3800 |
|
Модели с расширенным температурным диапазоном от -40 до 85°
и 40 до 70° с LTE модулями |
|
два mini-PCIe сокета для установки беспроводных модулей с поддержкой WiFi, 3G, LTE, GPS и Bluetooth |
|
HDMI интерфейс, 4DI, 4DO, 2* serial порта, 2* Ethernet LAN интерфейса, USB 2.0 и 3.0, SD сокет,
беспроводные модули |
|
Соответствие
стандартам EN 61000-6-2 и EN 61000-6-4 для
жестких индустриальных условий
применения |
|
Платформа
для установки Debian 7 и Windows Embedded Standard 7 |
|
Moxa Proactive Monitoring utility
для аппаратного мониторинга
системы |
|
Moxa SmartRecovery utility
для
восстановления системы (только W7E) |
|
Спецификации |
|
| Аппаратная
часть |
| Процессор |
V2201-E1: Intel® Atom™
E3815 (Single Core, 512K Cache, 1.46 GHz)
V2201-E2: Intel® Atom™ E3826 (Dual Core, 1M Cache, 1.46 GHz)
V2201-E4: Intel® Atom™ E3845 (Quad Core, 1M Cache, 1.91 GHz |
| Память |
1 DDR3 SO-DIMM, 8 GB
max.
• E3815 и E3826 поддерживают DDR3L-1066
• E3845 поддерживают DDR3L-1333 |
| ОС |
Windows Embedded Standard 7 64-bit
или Linux Debian 7 64-bit |
| USB |
1
х USB 3.0б 2 х USB 2.0 type A, поддерживают системную загрузку |
| Устройства
хранения |
| mSATA |
1
внешний mini-PCIe сокет для хранения ОС |
| SD |
1 SD 3.0 (SDHC/SDXC)
(для W7E поддерживается только SD 2.0) |
| Другая
периферия |
| Слот
расширения |
2 Mini-PCIe
сокета
• 1 USB, для Sierra Wireless 3G/LTE модулей
• 1 USB + PCIe |
| μSIM |
1
слот |
|
Дисплей
|
| Контроллер |
Intel®
встроенный графический контроллер
HD |
| Соединитель |
1 HDMI (type A) |
| Интерфейс |
HDMI 1.4a, 1920 x 1080
пикселей @ 60/24 bpp |
|
Сеть
|
| Ethernet |
2 auto-sensing 10/100/1000 Mbps ports (RJ45) |
| Защита |
1.5 KV встроенная магнитная |
|
Беспроводный
интерфейс
|
| Wi-Fi |
2 SMA
соединителя |
| 3G/LTE |
2 SMA
соединителя |
| GPS |
1
SMA соединитель |
|
Последовательные
порты (Serial) |
| Стандарт |
2 RS-232/422/485
порта (программно-выбираемых) |
| Число портов |
2 |
| Соединитель |
DB9 male |
|
Последовательные
порты - параметры
|
| Биты данных |
5, 6, 7, 8 |
| Стоп биты |
1, 1.5, 2 |
| Паритет |
None,
Even, Odd, Space, Mark |
| Скорость |
от 50 bps до 115.2 Kbps |
| Контроль потока |
RTS/CTS, XON/XOFF, ADDC® (automatic data direction control)
для RS-485 |
|
Последовательные
порты - сигналы |
| RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 |
TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4 проводный |
TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2 проводный |
Data+, Data-, GND |
| Цифровые
входы
|
| Каналов |
4,
source |
| Входное
напряжение
|
от
0 до 30 VDC при 25 Hz |
| Сухие контакты |
• Уровень логического 0: Земля (GND)
• Уровень логической 1: Открыт |
|
Мокрые контакты |
• Уровень логического 0: +3 V max.
• Уровень логической 1: от +10 V до +30 V
(COM в DI) |
|
Соединитель |
10
пиновый Евро терминальный блок |
| Изоляция |
3 kV
оптическая |
| Цифровые
выходы
|
| Каналов |
4, sink |
| Выходной
ток |
200 mA
на канал |
| Напряжение в открытом состоянии |
Номинальное - 24 В постоянного тока,
Открытый коллектор - 30 В |
|
Соединитель |
10
пиновый Евро терминальный блок |
| Изоляция |
3 kV
оптическая |
|
Светодиоды
|
| Система |
Power,
назначаемый пользователем |
| Устройства
хранения |
mSATA, SD |
| LAN |
Act/Link10/100/1000 Mode
2 на каждый порт |
| Serial |
2
* Tx, Rx |
| Беспроводные |
Mini-PCIe 1, Mini-PCIe 2 |
|
Кнопки
|
| Питание |
Вкл-Выкл |
| Reset |
Для
горячего
рестарта
системы |
|
Питание
|
| Входное
питание |
от
9 до 36 VDC (3-pin терминальный блок V+, V-, SG) |
| Потребление |
18 W (2 A @ 9 VDC) |
|
Механические
|
| Вес |
940
г |
| Крепление |
DIN-rail, Wall |
| Материал |
алюминий |

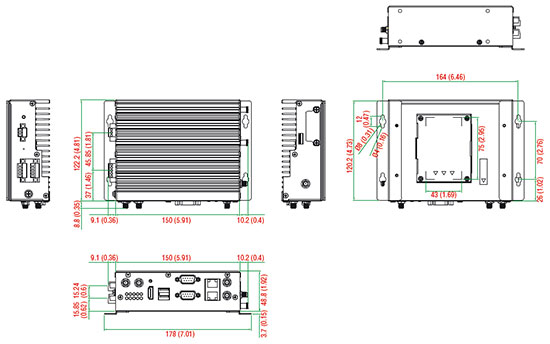

| Размеры
(Ш x Д x В) |
с
"ушами": 178 x 52.5 x 120.2 мм
без "ушей": 150 x 48.8 x 120.2 мм |
 |
|
Окружающая
среда
|
| Рабочая
температура |
• E1/E2
модели: от -40 до 85°C
• E4 модели: от -40 до 70°C
• E1-W/E2-W/E4-W модели с Moxa беспроводными
модулями (3G/LTE + Wi-Fi): от -40 до 70°C |
| Температура
хранения |
от
-40 до 85°C |
| Относительная
влажность |
от
5 до 95% без конденсата |
| Антивибрация |
5 Grms, 5 Hz to 500 Hz, 1 hr/axis
с mSATA, SD |
| Антиудар |
100 g/11ms ±X, ±Y, ±Z, 3
на каждую ось с mSATA, SD |
|
Сертификаты
|
| Безопасность |
UL 60950-1, CSA C22.2 No. 60950-1-03 (60950-1-07), EN 60950-1, CCC, UL 508 |
| EMC |
EN 55022 Class A, EN 61000-3-2 Class D, EN 61000-3-3, EN 55024, FCC Part 15 Subpart B Class A, EN 61000-6-2*,
EN 61000-6-4* |
| Директивы |
RoHS,
cRoHS, WEEE |
| Средства
|
| Триггер
автоматической
перезагрузки |
Встроенный
таймер ( WDT- (watchdog timer)
поддержка 1-255
интервалов
времени для
рестарта,
программируемый |
| |
| Программная
часть |
| Linux |
| ОС |
Linux Debian 7 |
| Web Server
(Apache) |
Allows you to create and manage web sites; supports PHP and XML |
| Terminal Server
(SSH) |
Provides secure encrypted communications between two un-trusted hosts over an insecure network |
| File System |
EXT 4 |
| Internet Protocol Suite |
TCP, UDP, IPv4, SNMPv1/v2c/v3, ICMP, ARP, HTTP, SSH 1.0/2.0, SSL, DHCP, NTP, NFS, Telnet, FTP, TFTP, PPP, PPPoE |
| Internet Security |
OpenVPN, iptables firewall |
| Secure Shell for Remote Access |
SSH allows remote logins to a secure encrypted console from any connected network |
| Dial-up Networking |
PPP Daemon for Linux that allows Unix machines to connect to the Internet through dialup lines, using the Point-to-Point Protocol (PPP). Works with ‘chat’, ‘dip’, and ‘dialu dip’, and ‘diald’, among (many) others. Supports IP, TCP, UDP |
| File Server |
Enables remote clients to access files and other resources over the network |
| Watchdog |
A watchdog timer that triggers a system reset upon software freezes, for both specific applications and system-wide
failures. |
| Application Development Software |
• Moxa API Library
• GNU C library
• Perl |
| Embedded Self-Health Maintenance Software |
Moxa Proactive Monitoring |
|
Windows
Embedded Standard 7
|
| Core OS |
• 64-bit support
• Remote Client
• Remote Procedure Call |
| Applications and Services Development |
• Remote Desktop Protocol 7.1
• COM OLE Application Support
• COM+ Application Support
• MSMQ |
| Internet Services |
• Internet Explorer 8.0
• IIS 7.0 |
| Diagnostics |
• Common Diagnostic Tools
• Problem Reports and Solutions
|
| Fonts |
Western, Middle Eastern, South East Asian, and South Asian
Fonts
|
| Graphics and Multimedia |
• MPEG Layer-3 Audio Codecs (MP3)
• MPEG4 Decoders
• DirectX and Windows Device Experience
|
| Management |
• Group Policy Management
• Windows Management Instrument (WMI)
• Windows Update
|
| Networking |
• Extensible Authentication Protocol (EAP)
• Internet Authentication Service
• Telnet Server
• Bluetooth
• Domain Services
• Network Access Protection
• Network and Sharing Center
• Quality of Service
• Remote Access Service (RAS)
• Telephony A
|
| Security |
• Credential Roaming Service
• Credentials and Certificate Management
• Windows Authorization Manager (AZMAN)
• Windows Security Center
• Active Directory Rights Management
• Security Base
• Encrypted File System (EFS)
|
| Embedded Features |
• Enhanced Write Filter (EWF)
• File-Based Write Filter (FBWF)
• Registry Filter
• WSDAPI for .NET
|
| File Systems and Data Store |
• Windows Data Access Components
• Windows Backup and Restore
|
| Maintenance |
Moxa Proactive Monitoring & Moxa Smart Recovery
|
|
|

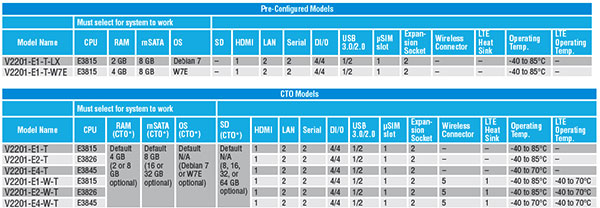

Информация
для заказа |
|
|
|
| V2201-E1-T-W7E |
(предисталлированная модель) x86 встраиваемый компьютер на базе процессора Intel Atom E3815, HDMI, 2 LAN, 2 serial порта, 4 DI, 4 DO, 1 USB 3.0, 2 USB 2.0, 1 SD сокет, 1 uSIM сокет, 1 Wi-Fi mini-PCIe сокет, 1 3G/LTE mini-PCIe сокет, рабочая температура -40 °C до 85 °C, предисталлирован Windows Embedded Standard 7
|
| V2201-E1-T-LX |
(предисталлированная модель) x86 встраиваемый компьютер на базе процессора Intel Atom E3815, HDMI, 2 LAN, 2 serial порта, 4 DI, 4 DO, 1 USB 3.0, 2 USB 2.0, 1 SD сокет, 1 uSIM сокет, 1 Wi-Fi mini-PCIe сокет, 1 3G/LTE mini-PCIe сокет, рабочая температура -40 °C до 85 °C, предисталлирован
Linux Debian 7
|
| V2201-E1-T |
(конфигурируемая
модель) x86 встраиваемый компьютер на базе процессора Intel Atom
E3815, HDMI, 2 LAN, 2 serial порта, 4 DI, 4 DO, 1 USB 3.0, 2 USB 2.0, 1 SD сокет, 1 uSIM сокет, 1 Wi-Fi mini-PCIe сокет, 1 3G/LTE mini-PCIe сокет, рабочая температура -40 °C до 85 °C
|
| V2201-E2-T |
(конфигурируемая
модель) x86 встраиваемый компьютер на базе процессора Intel Atom
E3826, HDMI, 2 LAN, 2 serial порта, 4 DI, 4 DO, 1 USB 3.0, 2 USB 2.0, 1 SD сокет, 1 uSIM сокет, 1 Wi-Fi mini-PCIe сокет, 1 3G/LTE mini-PCIe сокет, рабочая температура -40 °C до 85 °C
|
| V2201-E4-T |
(конфигурируемая
модель) x86 встраиваемый компьютер на базе процессора Intel Atom
E3845, HDMI, 2 LAN, 2 serial порта, 4 DI, 4 DO, 1 USB 3.0, 2 USB 2.0, 1 SD сокет, 1 uSIM сокет, 1 Wi-Fi mini-PCIe сокет, 1 3G/LTE mini-PCIe сокет,
5 wireless SMA соединителей, рабочая температура -40 °C до 85 °C
|
| V2201-E1-W-T |
(конфигурируемая
модель) x86 встраиваемый компьютер на базе процессора Intel Atom E3815, HDMI, 2 LAN, 2 serial порта, 4 DI, 4 DO, 1 USB 3.0, 2 USB 2.0, 1 SD сокет, 1 uSIM сокет, 1 Wi-Fi mini-PCIe сокет, 1 3G/LTE mini-PCIe сокет, рабочая температура -40 °C до 85 °C,
{с рекомендованным модулем 3G/LTE + Wi-Fi рабочая температура -40 °C до
70 °C}
|
| V2201-E2-W-T |
(конфигурируемая
модель) x86 встраиваемый компьютер на базе процессора Intel Atom
E3826, HDMI, 2 LAN, 2 serial порта, 4 DI, 4 DO, 1 USB 3.0, 2 USB 2.0, 1 SD сокет, 1 uSIM сокет, 1 Wi-Fi mini-PCIe сокет, 1 3G/LTE mini-PCIe сокет, рабочая температура -40 °C до 85 °C,
{с рекомендованным модулем 3G/LTE + Wi-Fi рабочая температура -40 °C до
70 °C}
|
| V2201-E4-W-T |
(конфигурируемая
модель) x86 встраиваемый компьютер на базе процессора Intel Atom
E3845, HDMI, 2 LAN, 2 serial порта, 4 DI, 4 DO, 1 USB 3.0, 2 USB 2.0, 1 SD сокет, 1 uSIM сокет, 1 Wi-Fi mini-PCIe сокет, 1 3G/LTE mini-PCIe сокет, рабочая температура -40 °C до 85 °C,
{с рекомендованным модулем 3G/LTE + Wi-Fi рабочая температура -40 °C до
70 °C}
|
|
|
|
