Компьютеры MOXA x86 Серия V2406C
x86
встроенные
железнодорожные компьютеры с процессором Intel® Core ™
7-го поколения с 2 слотами расширения Mini PCIe для
беспроводных модулей, 2 слотами для жестких дисков /
твердотельных накопителей с возможностью горячей замены,
изоляцией питания
Спецификация |
Информация для заказа |
PDF файл описания на английском языке | Отправить запрос
 |
x86
встроенный компьютер на базе процессора Intel |
 |
 |
 |

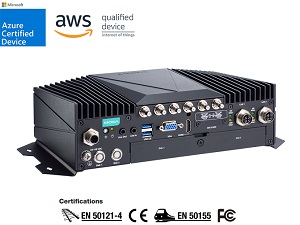

Встраиваемые компьютеры серии V2406C
построены на базе высокопроизводительного процессора Intel® Core
™ i7 / i5 / i3 или Intel® Celeron® и оснащены оперативной
памятью до 32 ГБ, одним слотом mSATA и двумя жесткими дисками /
твердотельными накопителями с возможностью горячей замены для
хранения расширение. Компьютеры соответствуют стандартам EN
50155: 2017 и EN 50121-4, охватывающим рабочую температуру,
входное напряжение питания, скачки напряжения,
электростатические разряды и вибрацию, что делает их пригодными
для использования на железнодорожных путях и на дорогах.
|
Для подключения к бортовым и
периферийным системам и устройствам компьютеры V2406C оснащены
богатым набором интерфейсов, включая 2 порта Gigabit Ethernet, 4
последовательных порта RS-232/422/485, 6 портов DI, 2 порта DO и
4 порта USB 3.0. . Кроме того, компьютеры V2406C имеют 1
видеовыход VGA и 1 выход HDMI с поддержкой разрешения 4K.
Для надежной связи в приложениях "поезд-земля" (T2G) компьютеры
оснащены 2 слотами расширения для беспроводной сети mPCIe и 4
слотами для SIM-карт. Они помогают установить резервное
соединение LTE / Wi-Fi, обеспечивая надежную двустороннюю связь
между быстро движущимся поездом и придорожные приложения. Кроме
того, предварительно установленный кабель QMA для беспроводных
модулей может помочь сократить трудозатраты на сборку и
обеспечить низкую утечку радиочастотного излучения.
|
|
|
 |
Високопроизводительный сетевой видеорегистратор Intel®
Celeron®/Intel® Core™ i3/i5/i7 для подвижного состава |
|
Слот
памяти DDR4; емкость до 32 ГБ |
|
Поддерживает два независимых дисплея (VGA
и HDMI с разрешающей способностью 4K) |
|
2 порта Gigabit Ethernet с X-кодированными разъемами M12 |
|
Разъем питания
M12 A |
|
Соответствует всем
требованиям стандарта EN 50155 |
|
Соответствует
стандарту EN 50121-4 |
|
IEC 61373 - сертифицированный на ударную
и вибрационную стойкость |
|
Доступны широкотемпературные модели от -40 до 70°C |
| |
|
|
Спецификации |
|
| Аппаратная часть |
| Процессор |
•
V2406C-KL1-T: Intel® Celeron® 3965U (2 МБ кеш-памяти, 2,2 ГГц)
•
V2406C-KL3-T: Intel® Core™ i3-7100U (3 МБ кеш-памят, 2,4
ГГц)
•
V2406C-KL5-T: Intel® Core™ i5-7300U (3 МБ кеш-памяти,
2,6 ГГц)
•
V2406C-KL7-T: Intel® Core™ i7-7600U (4 МБ кеш-памяти,
2,8 ГГц) |
|
Графический чипсет |
Intel® HD Graphics 620 |
| Память
DRAM |
Слот SODIMM DDR4 x 2, 32 ГБ макс |
Расширение
памяти,
слот для сохранения |
2,5-дюймовые разъемы HDD/SSD x 2
Слоти mSATA x 1; (опция)
для ОС ;512 ГБ макс.,
внутренний разъем mini-PCIe, |
|
Поддерживаемая ОС |
Linux Debian 9
Windows 10 Embedded IoT Ent 2019 LTSC 64-bit |
|
Интерфейс
компьютера |
|
Порты Ethernet |
10/100/1000 Мбит/с автоматическое
определние (X-кодирование M12) x 2 |
|
USB 3.0 |
USB 3.0 хосты x 4, разъемы типа A |
|
Цифровой выход |
DOs x 2 |
|
Цифровой вход |
DIs x 6 |
|
Последовательные порты |
• 4 RS-232/422/485
порты*, программно
выбираемые (DB9 male) |
|
Аудио вход/выход |
Линейный вход x 1, линейный выход x 1,
телефонный разъем 3,5 мм |
|
Видео выход |
VGA x 1, 15-контактниый разъем D-sub (разъем)
HDMI x 1, разъем HDMI (тип A) |
|
Последовательные порты
(Serial)
- параметры |
| Биты данных |
5, 6, 7, 8 |
| Стоп
биты |
1, 1.5, 2 |
| Паритет |
None, Even, Odd, Space, Mark |
| Контроль
потока |
RTS/CTS, XON/XOFF, ADDC® (automatic data direction control) for RS-485 |
| Поток |
от
50 bps до 115.2 Kbps |
| Последовательные порты
(Serial)
- сигналы |
| RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4
w |
Tx+,
Tx-, Rx+, Rx-, GND |
| RS-485-2
w |
Data+,
Data-, GND |
| Цифровые
входы |
|
Разъем |
Клема Euroblock, крепится на винтах |
|
Режим I/O |
DI |
|
Изоляция |
3k VDC |
|
Тип датчика |
Мокрый
контакт (NPN или PNP)
Сухой контакт |
| Сухие
контакты |
•
логический
0: замыкание на GND
•
логическая
1: открыть |
| Мокрые
контакты |
•
логический
0: от 0 до 3 В постоянного
тока
•
логическая
1: от 10 до 30 В
постоянного
тока |
| Цифровые
выходы |
|
Разъем |
Клема Euroblock, которая крепится на винтах
10-контактный терминальный блок |
|
Тип ввода/вывода |
Sink |
| Выходной
ток |
200 mA на канал |
|
Изоляция |
3k VDC |
|
Напряжение |
от 0 до
30 VDC |
|
LED
индикаторы |
| Система |
Power
x1,
Storage x1 |
| LAN |
2 на порт (10/100/1000 Mbps) |
| Serial |
2 на порт
(Tx і Rx) |
|
Кнопки |
|
Питание |
Вкл-Выкл |
| Reset |
Для гарячего рестарта системы |
|
Питание |
| Входное
питание |
от
24 до 110 VDC (M12
A разъем) |
|
Потребление |
•
70 Вт (макс.) |
|
Механические |
| Размеры
(Ш x Д x В) |
250 x 75 x 150 mm |
| Вес |
2.700 г |
| Крепление |
Wall mounting (standard) |
| Материал |
Алюминий |
|
Защита |
IP20
PCB конформное
покритие для моделй CT |

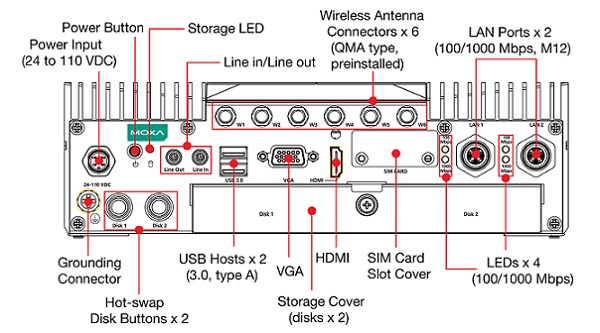

Передняя панель

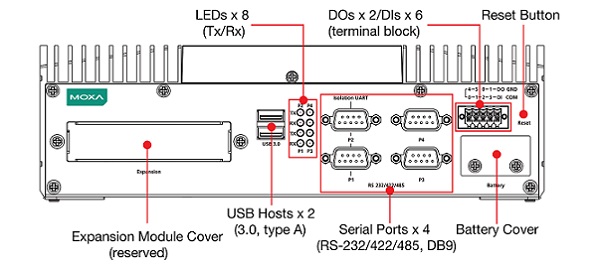

Задняя панель

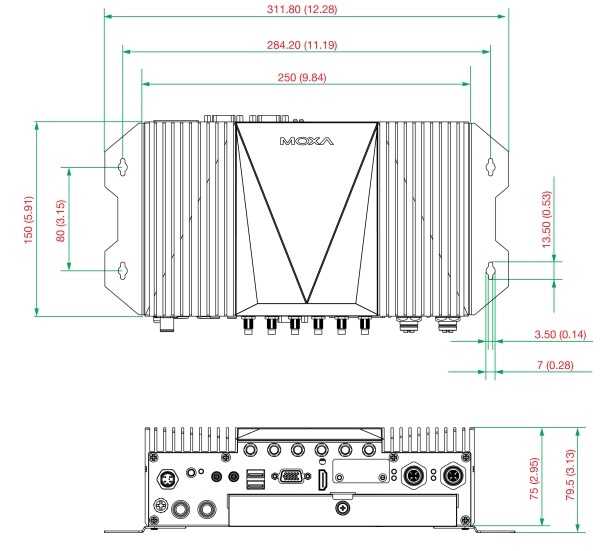

Размеры
 |
|
Внешняя среда |
| Рабочая температура |
от -40 до 70°C |
| Температура
хранения |
от -40 до 85°C |
|
Относительная влажность |
от 5 до 95% без
конденсата |
|
Сертификаты |
|
EMC |
EN 55032/35 |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
|
EMI |
CISPR 32, FCC Part 15B Class A |
|
Safety |
EN 62368-1, IEC 62368-1, UL 62368-1 |
|
Железнодорожная пожарная охрана |
EN 45545-2 |
|
Железнодорожные |
EN 50121-4, EN 50121-3-2, EN 50155:2017 |
| Директивы |
RoHS, CRoHS, WEEE |
| MTBF |
|
Время |
376 538 час. |
|
Стандарты |
Telcordia (Bellcore), GB |
|
|
Информация для заказа |
|
|
|
|
V2406C-KL1-T |
x86
встраеваемый компьютер на базе процессора Intel Celeron 3965U, без операционной системы, рабочая
температура от -40 до 70°C (EN 50155) |
|
V2406C-KL3-T |
x86
встраеваемый компьютер на базе процессора
Intel Core i3-7100U, без операционной системы, рабочая
температура от -40 до 70°C (EN 50155) |
|
V2406C-KL5-T |
x86
встраеваемый компьютер на базе процессора
Intel Core i5-7300U, без операционной системы, рабочая
температура от -40 до 70°C (EN 50155) |
|
V2406C-KL7-T |
x86
встраеваемый компьютер на базе процессора
Intel Core i7-7600U, без операционной системы, рабочая
температура от -40 до 70°C (EN 50155) |
|
V2406C-KL1-T-CT |
x86
встраеваемый компьютер на базе процессора Intel Celeron 3965U, без операционной системы, рабочая
температура от -40 до 70°C (EN 50155),
PCB конформное
покритие |
|
V2406C-KL7-T-CT |
x86
встраеваемый компьютер на базі процесора Intel Core i7-7600U, без операционной системы, рабочая
температура от -40 до 70°C (EN 50155), PCB
конформное покритие |
| •
Модули расширения Wi-Fi Wireless для x86-based компьютеров
(покупаются отдельно)
|
|
V2400-WLAN22-AC |
SparkLAN WPEQ-261ACNI (BT) Wi-Fi
мини-карта, 4 чорные винти
|
|
V2400-LTECat4-EMEA |
Sierra WP7607 LTE Cat. 4
мини-карты
с 2 чорными винтами для региона EMEA |
|
V2406C TPM2.0
Module |
Модуль SLB9665XT2.0 TPM 2.0 |
|
V2400
Cover-DB9 |
Расширяемый
кожух, двойной DB9, 4 распорные
стойки с шестигранной головкой |
| •
Адаптеры питания, комплекты аккумуляторов
и кабели (покупаются отдельно) |
|
PWR-24270-DT-S1 |
Адаптер питания, входное напряжение
от 90 до 264 В переменного
тока, выходное напряжение
24 В с нагрузкой 2,5 А постоянного
тока |
|
RTC Battery Kit |
Литиевая батарея
с встроенным
разъемом |
|
PWC-C7EU-2B-183 |
Шнур питания
с вилкой Континентальной
Европы
(ЄС), 2,5 А/250 В, 1,83 м |
|
CBL-M12(FF5P)/OPEN-100
IP67 |
Кабель питания M12-5-контактный
с кодровкой A, 5-контактный разъем M12
с разъемом IP67, 1
м |
|
