Встраиваемые компьютеры MOXA x86

  Серия V3210

x86 железнодорожные компьютеры с процессором Intel Core 11-го поколения с изоляцией питания, несколькими слотами расширения для беспроводной связи, 2 слотами для SSD

Спецификация | Информация для заказа | PDF файл описания на английском языке | Отправить запрос

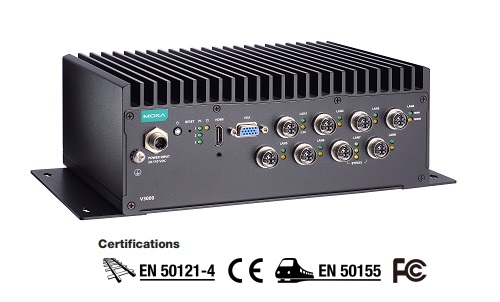

  x86 встраиваемый компьютер на базе процессора Intel


   Встроенные компьютеры серии V3200 построены на базе высокопроизводительного процессора Intel Core i7/i5/i3 или Intel Celeron и оснащены до 64 ГБ оперативной памяти, одним слотом для ключа M.2 2280 M и двумя 2,5- дюймовые SSD. Компьютеры соответствуют стандартам EN 50155:2017 и EN 50121-4, касающимся рабочей температуры, входного напряжения, скачков напряжения, электростатического разряда и вибрации, что делает их пригодными для применения на борту железной дороги и у дороги.
   Для подключения к бортовым и придорожным системам и устройствам компьютеры V3200 оснащены богатым набором интерфейсов, включая 4 порта Gigabit Ethernet (по умолчанию; можно использовать до 8 портов) с функцией обхода одной пары локальной сети для обеспечения бесперебойной передачи данных, 2 Последовательных порта RS -232/422/485, 2 DI, 2 DO и 2 порта USB 3.0. Встроенный модуль TPM 2.0 обеспечивает целостность платформы и обеспечивает аппаратную безопасность и защиту от вмешательства.

Автомобильные приложения требуют надежного подключения. Им также нужны четкие индикаторы на устройстве, определяющие состояние программного обеспечения. Компьютеры V3200 поставляются с двумя слотами 5G/один LTE и 6 слотами для SIM-карт, помогающими установить резервные соединения LTE/Wi-Fi, а также тремя программируемыми светодиодами, позволяющими контролировать состояние выполнения программного обеспечения.

 Особенности
Встроенный компьютер Intel® Celeron®/Intel® Core™ i3/i5/i7 для применения в автомобиле
Несколько интерфейсов: до 8 GbE, 2 последовательных, 2 порта USB, 2 DI, 2 DO и 2 слота для ключей M.2 B для беспроводной связи (5G), 1 слот mPCIe для беспроводного соединения (Wi-Fi 5 или 4G), 1 Ключ M.2 E для беспроводной связи (Wi-Fi 6)
Поддерживает два независимых дисплея (VGA и HDMI с разрешением 4K)
Встроенная поддержка TSN (для моделей с процессором i7-1185GRE)
Встроенный модуль TPM для улучшенной кибербезопасности
Соответствует всем требованиям стандарта EN 50155.
Соответствует стандарту EN 50121-4
IEC 61373 - сертифицированный на ударную и вибрационную стойкость

 Спецификации
Аппаратная часть
Процессор V3210-TL1-4L-T/8L-T/4L-CT-T/8L-CT-T:
Intel® Celeron® 6305E processor (2C/2T, 4M cache, 1.8 GHz)
V3210-TL3-4L-T/8L-T/4L-CT-T/8L-CT-T:
Intel® Core™ i3-1115G4E processor (2C/4T, 6M cache, 2.2 GHz)
V3210-TL5-4L-T/8L-T/4L-CT-T/8L-CT-T:
Intel® Core™ i5-1145G7E processor (4C/8T, 8M cache, 1.5 GHz)
V3210-TL7-4L-T/8L-T/4L-CT-T/8L-CT-T:
Intel® Core™ i7-1185G7E processor (4C/8T, 12M cache, 1.8 GHz)
V3210-TL7-4L-TSN-CT-T/8L-TSN-CT-T:
Intel® Core™ i7-1185GRE processor (4C/8T, 12M cache, 1.8 GHz)
Графический чипсет Intel® Celeron®/Core™ i3 Models: Intel® UHD Graphics
Intel® Core™ i5/i7 Models: Intel® Iris® Xe Graphics
Память DRAM 2 слоти SODIMM DDR4 (макс. 64 ГБ),
установлено:16 ГБ DDR4
Расширение памяти,
слот для хранения
2.5" SSD слот x 2
M.2 M key 2280 слот x 1 (NVMe; 128 ГБ установлено)
Поддерживаемая ОС Windows 10 Embedded IoT Ent 2021 LTSC 64-bit
Linux Debian 11/Ubuntu 20.04/CentOS 7.9 (driver)
Интерфейс компьютера
Порты Ethernet По умолчанию: 4 порта (2,5 GbE x 1 и GbE x 3), можно использовать до 8 портов
Автоматическое определение 1000/2500 Мбит/с x 1
Автоматическое определение 10/100/1000 Мбит/с x до 7
USB 3.0 USB 3.0 хосты x 2, разъемы типа A
Цифровой выход DOs x 2
Цифровой вход DIs x 2
Последовательные порты 2 RS-232/422/485 порты*, программно выбираемые (DB9 male)
Слоты расширения M.2 B key 3052/3050 слоты x 2 (для 5G; 4 Micro SIMs)
M.2 E key слоты x 1 (для Wi-Fi 6)
mPCIe слоты x 1 (для сотовой связи с 2 Micro SIM, Wi-Fi 5 или расширение ввода/вывода)
Видео выход VGA x 1, 15-контактный разъем D-sub (разъем)
HDMI x 1, разъем HDMI (тип A)
Разъем антены Wi-Fi TQMA x 8 (optional with accessory kit)
SIM формат/Колич. Micro/6
TPM TPM v2.0
Последовательные порты (Serial) - параметры
Биты данных 5, 6, 7, 8
Стоп биты 1, 1.5, 2
Паритет None, Even, Odd, Space, Mark
Контроль потока RTS/CTS, XON/XOFF
Automatic Data Direction Control (ADDC) for RS-485
RTS Toggle (RS-232 only)
Скорость передачи данных от 50 bps до 115.2 Kbps
ESD Contact: 6 kV; Air: 8 kV (level 3)
Изоляция 2 кВ
Последовательные порты (Serial) – сигналы
RS-232 TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422 Tx+, Tx-, Rx+, Rx-, GND
RS-485-4 проводной Tx+, Tx-, Rx+, Rx-, GND
RS-485-2 проводной Data+, Data-, GND
Цифровые входы
Разъем Клемма Euroblock, которая крепится на винтах
Режим I/O DI
Изоляция 3k VDC
Тип датчика Мокрый контакт (NPN или PNP)
Сухой контакт
Сухие контакты • логический 0: замыкание на GND
• логическая 1: открыть
Мокрые контакты • логический 0: от 0 до 3 В постоянного тока
• логическая  1: от 10 до 30 В постоянного тока
Цифровые выходы
Разъем Клемма Euroblock, которая крепится на винтах
10-контактный терминальный блок
Тип ввода/вывода Сухой контакт
Влажный контакт (NPN)
Влажный контакт (COM до DI) Логический 0: 10 до 30 VDC
Логика 1: 0 до 3 VDC
Сухой контакт Логический 0: близко к GND
Логика 1: Открыт
Изоляция 3k VDC
Светодиоды
Система Power x1,
Storage x1
LAN 2 на порт (LAN1: 1000/2500 Мбит/с, LAN2 – LAN8: 100/1000 Мбит/с)
1 на LAN bypass (LAN7 - LAN8)
Serial 2 на порт (Tx і Rx)
Программируемые 3
Кнопки
Питание Вкл-Выкл
Reset Для горячего рестарта системы
Питание
Входное напряжение от 24 до 110 VDC (M12 A соединитель)
Потребление • 100 Вт (макс.)
Механические
Размеры (Ш x Д x В) 249 x 88,9 x 180 mm
Вес 3,86 кг
Крепление Wall mounting (standard)
Материал Алюминий
Защита IP30
PCB
конформное покритие "CT" модели

   Передняя панель

8

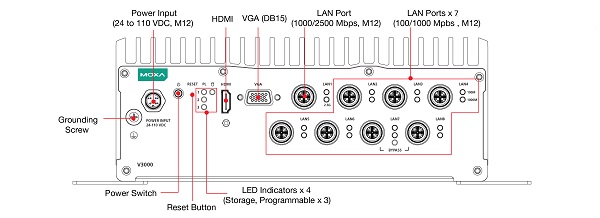

P-модель

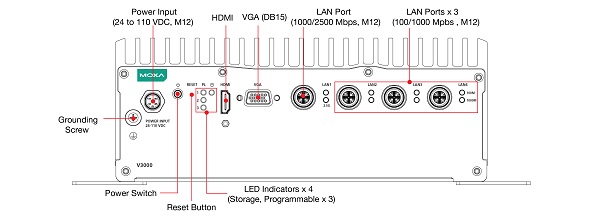

    4P-модель

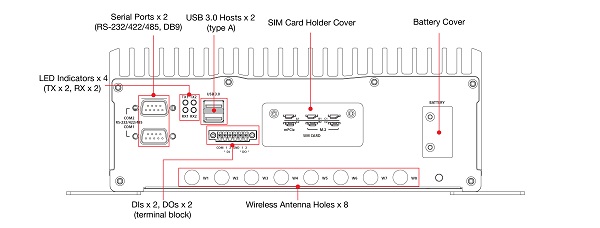

   Задняя панель

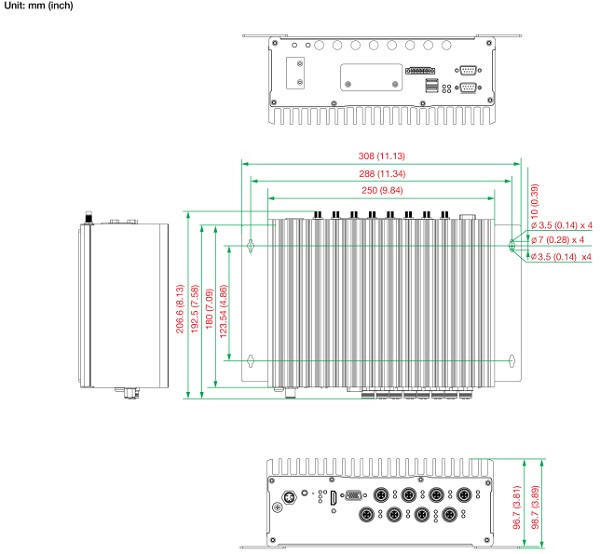

   Размеры



Окружающая среда
Рабочая температура от -40 до 70°C
Температура хранения от -40 до 85°C
Относительная влажность от 5 до 95% без конденсата
Сертификаты
EMC EN 55032/35
EMS IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
EMI CISPR 32, FCC Part 15B Class A
Safety EN 62368-1, IEC 62368-1, UL 62368-1
Железнодорожная пожарная охрана EN 45545-2
Железнодорожные EN 50121-4, EN 50121-3-2, EN 50155:2017
Shock IEC 60068-2-27, IEC 61373
Vibration IEC 60068-2-64, IEC 61373
Директиви RoHS, CRoHS, WEEE
MTBF
Время Моделі 4L: 382 624 часов
Моделі 8L: 305 836
часов
Стандарты Telcordia (Bellcore), GB
 Информация для заказа

Модель

CPU

RAM

Хранениие ОС
(M.2 M)
Улучшение родного
TSN
GbE
порты
Входное
напряжение
Рабочая температура Конформное покрытие
V3210-TL1-4L-T

Celeron
6305E

16 ГБ 128 ГБ - 4 24-110 VDC от -40 до 70°C -
V3210-TL3-4L-T i3-1115G4E 16 ГБ 128 ГБ - 4 24-110 VDC от -40 до 70°C -
V3210-TL3-4L-CT-T i3-1115G4E 16 ГБ 128 ГБ - 4 24-110 VDC от -40 до 70°C
V3210-TL7-4L-T i7-1185G7E 16 ГБ 128 ГБ - 4 24-110 VDC от -40 до 70°C -
V3210-TL1-8L-CT-T Celeron
6305E
16 ГБ 128 ГБ - 8 24-110 VDC от -40 до 70°C
V3210-TL5-8L-CT-T i5-1145G7E 16 ГБ 128 ГБ - 8 24-110 VDC от -40 до 70°C
V3210-TL7-8L-CT-T i7-1185G7E 16 ГБ 128 ГБ - 8 24-110 VDC от -40 до 70°C
V3210-TL7-8L-TSN-CT-T i7-1185G7E 16 ГБ 128 ГБ 8 24-110 VDC от -40 до 70°C
 • Кабели (продаются отдельно)
CBL-M12(FF5P)
/OPEN-100 IP67
Кабель питания M12-5-контактный с кодировкой A, 5-контактный разъем M12 с разъемом IP67, 1 м
