Компьютеры MOXA x86
Серия

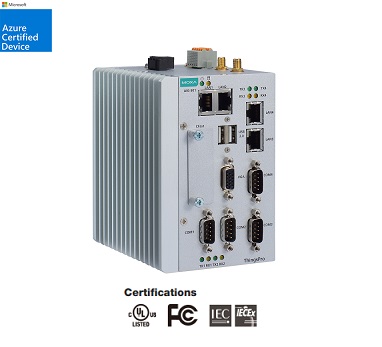

AIG-500
Расширенные шлюзы IIoT с четырехъядерным процессором
Intel Atom 1,91 ГГц, 1 портом VGA, программным
обеспечением ThingsPro Edge, рабочей температурой от -40
до 70°C
Спецификация |
Информация для заказа |
PDF файл описания на английском языке | Отправить запрос
 |
Особенности |
 |
 |
Упрощает
получение данных и управление устройством с помощью
программного обеспечения ThingsPro Edge |
|
Полная
интеграция с ThingsPro Edge и Azure IoT Edge обеспечивает
простое, надежное и безопасное подключение к облаку. |
|
Поддерживает
легкую инициализацию устройства с помощью утилиты ThingsPro
Proxy |
|
Обеспечивает
надежную функцию OTA для предотвращения сбоя системы при
обновлении программного обеспечения |
|
Оснащен
безопасной загрузкой для предотвращения атак злонамеренного
программного обеспечения |
|
Спецификации |
|
 Аппаратная
часть |
|
Компьютер |
|
Процессор |
Intel Atom® E3845 (2 МБ
кэш-памяти, 1,91 ГГц) |
|
Графический чипсет |
Intel® HD Graphics |
|
Предварительно установленая ОС |
Linux Debian 9, Kernel 4.9 |
|
DRAM |
4 ГБ DDR3L |
|
Память |
32 GB CFast GB eMMC |
|
Компьютерный
интерфейс |
|
Порты Ethernet |
Auto-sensing 10/100/1000 Mbps ports (RJ45) x 4 |
|
Последовательные порты |
RS-232/422/485 порты x 4, software selectable (DB9
male) |
|
TPM |
TPM v2.0 |
|
Цифровые входы |
DIs x 4 |
|
Цифровые выходы |
DOs x 4 |
|
USB 2.0 |
USB 2.0 hosts x 2, type-A |
|
Разъєм антены Wi-Fi |
AIG-501-T-AZU-LX: RP-SMA x 2 |
|
Разъєм сотовой антены |
AIG-501-T-US-AZU-LX: SMA x 2
AIG-501-T-EU-AZU-LX: SMA x 2
AIG-501-T-AP-AZU-LX: SMA x 2) |
|
GPS Antenna Connector |
AIG-501-T-US-AZU-LX,
AIG-501-T-AP-AZU-LX, AIG-501-T-EU-AZULX: SMA x 1 |
|
Слоты расширения |
AIG-501-T-AZU-LX: mPCIe slot x 1 |
|
Формат SIM |
Mini |
|
Количество SIM-карт |
1 |
|
Видеовыход |
VGA x 1, 15-pin D-sub connector
(female) |
|
LAN
интерфейс |
|
Magnetic Isolation Protection |
встроенная 1.5 KV |
|
Serial
интерфейс |
|
Скорость передачи данных |
от 300 бит/с до 921,6 кбит/с |
| Биты данных |
5, 6, 7, 8 |
| Стоп биты |
1, 1.5, 2 |
|
Контроль
потока |
ADDC® (автоматичне керування напрямком даних) для RS-485,
RTS/CTS, XON/XOFF |
| Паритет |
Non, Even, Odd, Space, Mark |
|
Разъєм |
DB9 male |
|
Сигналы
Serial |
| RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 |
TxD+, TxD-, RxD+, RxD-, GND |
RS-485-
4
проводный |
TxD+, TxD-, RxD+, RxD-, GND |
RS-485
2-
проводный |
Data+, Data-, GND |
|
Цифровые
входи |
| Тип
соединителя
|
пружинный
терминал Euroblock |
|
Сухой контакт |
Off: open
On: short to GND |
|
Изоляция |
Нет |
|
Тип датчика |
Сухой контакт |
|
Цифровые
выходы |
| Тип
соединителя |
пружинный
терминал Euroblock |
| Номинал
тока |
10 мА (макс.) сумарно для всех
каналов |
|
Изоляция |
Нет |
|
Тип I/O |
Sink |
|
Сотовый
интерфейс |
|
Сотовые стандарты |
LTE CAT-4 |
|
Опции диапазона (ЄС) |
LTE Band 1 (2100 MHz) / LTE Band
3 (1800 MHz) / LTE Band 7 (2600 MHz) / LTE Band 8 (900 MHz)
/ LTE Band 20 (800 MHz) / LTE Band 28A (700 MHz) UMTS/HSPA
Band 1 (2100 MHz) / Band 3 (1900 MHz) / Band 8 (900 MHz) |
|
Интерфейс
GPS |
|
Типы приемников |
GPS/GLONASS/BeiDou/Galileo/QZSS |
|
Точность |
0.8 m |
|
Приобретение |
-147 dBm |
|
Чувствительность |
Cold starts: -145 dBm
Tracking: -160 dBm |
|
Светодиоды
LED |
| Система |
Power x 1
Storage x 1 |
|
LAN |
2 на порт (10/100/1000 Мбіт/с) |
|
Серийный порт |
2 на порт (Tx, Rx) |
|
Надежность |
|
Триггер автоматической
перезагрузки |
External WDT (watchdog timer) |
|
Программное
обеспечение ThingsPro |
|
ThingsPro Proxy Utility |
Да |
|
Azure IoT Edge Preintegrated |
Да |
|
ThingsPro Edge Preloaded |
Да |
|
Питание |
| Входное напряжения |
от
12 до 36 VDC |
|
Разъем
питания |
Клема Euroblock
с винтовым
креплением |
|
Потребление |
30
W (Макс.) |
| Входной
ток |
2.5 A @ 12 VDC |
|
Физические
характеристики |
| Корпус |
Метал |
|
IP рейтинг |
IP20 |
| Вес |
1,340 г |
| Размеры |
132 x 122 x 87 мм |
| Крепление |
Монтаж на DIN-рейку (с дополнительным комплектом), настенный
монтаж (с дополнительным комплектом) |
|
Окружающая
среда |
| Робоча температура |
від -40 до
70°C |
| Влажность |
від 5 до 95% RH |
| Температура
хранения |
від
-40 до 75 ° C |
| Anti-Vibration |
IEC 60068-2-64 |
| Anti-Shock |
IEC 60068-2-27 |
|
Сертификаты |
| Safety |
EN 62368-1, UL 60950-1 |
| EMC |
EN 55032/35, EN 61000-6-2/-6-4 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 4
kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Green Product |
RoHS, CRoHS, WEEE |
|
Hazardous Locations |
Class I Division 2, ATEX |
|
MTBF |
|
Время |
441,032 hrs
(AIG-501-T-US-AZU-LX, AIG-501-T-EU-AZU-LX,
AIG-501-T-AP-AZU-LX)
453,637 hrs (AIG-501-T-AZU-LX) |
| Стандарты |
Telcordia (Bellcore) Стандарт TR / SR |
|
Информация для заказа |
|
|
|
| ¤ Серия
AIG-500 |
|
Модель |
CPU |
RAM |
Хранение |
TPM |
mPCIe Slot |
Рабочая
темпера-
тура |
|
AIG-501-T-AZU-LX |
1,91 ГГц |
4 GB |
32 GB |
Встренный |
Зарезервировано для Wi-Fi
модуля |
-40 до 70°C |
|
AIG-501-T-EU-AZU-LX |
1,91 ГГц |
4 GB |
32 GB |
Встренный |
регион
Европа
LTE модуль
предварительно установлен |
-40 до
70°C |
|
|
|
|
