Современные тенденции в организации сетей
промышленных предприятий
Разнородности сетевых протоколов, используемых
на предприятиях, судя по всему, скоро придет конец.
Единый промышленный протокол позволит
создавать сети
предприятий на основе оборудования разных
производителей,
расположенного в различных регионах
и даже странах, даст
ключ к эффективному управлению бизнесом
в целом
Евгений
Гридько |
Ситуация на мировом промышленном рынке
неуклонно требует повышения конкурентоспособности
продукции. Среди факторов, влияющих на
эффективность работы предприятия, не
последнее место занимает оборудование и
средства промышленной автоматизации.
Можно приобрести самые современные
станки, робототехнические комплексы,
множество программируемых контроллеров
— и все это останется только набором
дорогостоящих комплектующих без
эффективной автоматизированной
системы управления предприятием.
На
промышленном рынке в настоящее время
происходит эволюция технологий:
внедряются так называемые
ERP-системы (Enterprise Resource
Planning — системы планирования ресурсов
предприятия), которые позволяют
повысить эффективность
производственных процессов, снизить
себестоимость производства, а значит,
повысить его конкурентоспособность на
рынке. Для подобных систем определяющим
фактором является получение достоверной
информации в режиме реального времени.
К сожалению, большинство используемого
в настоящее время
производственного оборудования не
способно обеспечить такой сбор и
передачу данных из цехов
производственных предприятий в сеть
управления.
Среди причин, тормозящих
создание единой системы управления:
разнородность используемых датчиков и
исполнительных устройств; использование
разнородных протоколов для устройств
различных производителей — ProfiBus, ModBus,
InterBus, ControlNet, DeviceNet; отсутствие связи между отдельными
процессами, цехами и единым центром
управления предприятием.
Отсутствие единых унифицированных протоколов для промышленного оборудования подтолкнуло также и ведущих производителей автоматизированного производственного оборудования выбрать для управления процессами в цехах, конфигурацией оборудования, сбора данных для ERP-приложений единый протокол
- Ethernet. Он к этому времени получил огромное распространение во всем мире, поскольку использовался для создания офисных и корпоративных сетей. Были разработаны специальные спецификации Ethernet, ориентированные на промышленные среды. Они получили название EtherNet/IP — Ethernet Industrial
Protocol.
Преимущества Ethernet-технологий
В настоящее время промышленный Ethernet уже де-факто стал стандартом. По некоторым оценкам, в этом году около четверти производственного оборудования будет иметь Ethernet-интерфейс, что позволит оборудованию в цехах эффективно вписаться в единую Ethernet-сеть
предприятия. Современный промышленный
Ethernet начал заимствовать новейшие мировые тенденции, свойственные офисным решениям, например поддержку встроенных вэб-серверов в датчиках, контроллерах, серверах доступа, что обеспечивает доступ к этим устройствам из любой точки мира.
Сегодня промышленный Ethernet де-факто стал
стандартом — в этом году четверть оборудования
будет иметь соответствующий интерфейс |
Проще говоря, в промышленной автоматизации современные интранет-интернет-технологии стали базовыми.
Распределенность цехов на промышленных предприятиях, а иногда и промышленных объектов, по различным городам (странам) потребовала применения и современных телекоммуникационных технологий, таких как xDSL, волоконно-оптические, беспроводные, GPRS и т. п.
СПРАВКА |
Особенности промышленного Ethernet |
На рынке сегодня существует несколько типов сетевых протоколов. Тем не менее все большее число производителей сетевого оборудования склоняются в пользу промышленного
Ethernet - протокола. Его отличительные особенности состоят в следующем:
• Быстрое восстановление соединения.
Если в офисном Ethernet это время может составлять
десятки секунд и даже минуты, то в промышленном не
должно превышать 300-500 мс, иначе производственное
оборудование может выйти из строя.
• Резервируемая технология.
Повышает надежность системы управления при выходе из
строя одного из сегментов сети.
• Более высокое время наработки на отказ.
Оно составляет свыше 77 500 ч, что снижает
вероятность
остановок производства.
|
• Резервируемое питание.
Например, от сети и резервных аккумуляторов.
• Уведомление об аварийных ситуациях.
Посылка e-mail - сообщений или выдача сигналов на
релейные выходы для уведомления персонала об обрывах
сегментов, превышении трафика.
• Индустриальный дизайн.
Промышленные корпуса, обеспечивающие
функционирование устройств в агрессивных средах,
пыле-влагозащищенные, выдерживающие большой
диапазон рабочих температур.
• Специальные направляющие для крепления в
индустриальных шкафах.
• Совместимость с системой управления.
Поддержка устройствами SNMP(управления.
Поддержка ОРС(технологий. |
Разобравшись с лидирующими технологиями, необходимо отметить, что промышленный Ethernet отличается от обычного
- офисного (коммерческого) весьма значительно, и прежде всего своей надежностью и
резервируемостью. Офисные мосты, маршрутизаторы и другое оборудование нельзя использовать в производстве
- потери в случае возможного сбоя офисной системы окажутся слишком большими.

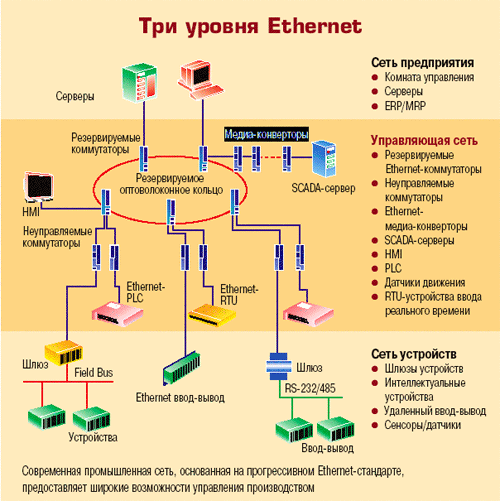

Сеть устройств
Нижний уровень этой сети (сеть устройств) составляют сенсоры, датчики, измерительные устройства, которые могут быть как аналоговыми, так и цифровыми (интеллектуальными, содержащими встроенные контроллеры). На этом уровне могут располагаться также контроллеры и серверы доступа, преобразующие входные сигналы в Ethernet-пакеты для передачи на следующий уровень сети управления. При использовании устройств и контроллеров с интерфейсом, отличным от индустриального Ethernet, здесь же располагаются устройства преобразования интерфейса — шлюзы. Все шлюзы и Ethernet-контроллеры, кроме передачи собственно данных от устройств, должны обеспечивать верхние уровни сети также и информацией о состоянии этих устройств.
Уровень управляющей сети
Следующий, самый важный уровень сети
- собственно управляющая производственным процессом сеть. Основу ее чаще всего составляет резервируемое оптоволоконное и электрическое Ethernet-кольцо. Это наиболее
важное звено общей сети, и прекращение его функционирования может повлечь большие производственные потери. Правильный выбор оборудования позволит избежать финансовых потерь в будущем. На этом уровне располагаются индустриальные
Ethernet - коммутаторы, составляющие опорную технологическую сеть, контроллеры устройств с Ethernet-интерфейсом, устройства взаимодействия с АРМ технологических процессов (SCADA-серверы), интеллектуальные панели управления.
На этом же уровне могут быть установлены интеллектуальные видеосерверы для управления видеокамерами, расположенными в ответственных местах производства или хранения продукции. Данные с видеосерверов в реальном режиме времени обеспечивают информацией о состоянии контролируемых объектов и могут быть интегрированы в единую систему управления предприятием.
На уровне управляющей сети происходят следующие процессы:
• сбор, обработка и накопление информации обо всех параметрах технологического процесса и промышленного
оборудования и контроллеров, а также о его состоянии;
• обнаружение критических и аварийных ситуаций в работе оборудования и уведомление обслуживающего персонала;
• управление технологическим процессом с АРМ-операторов;
• формирование всех данных о состоянии и параметрах технологического процесса для использования в системах
управления предприятием. Информация из управляющей сети в реальном времени передается на уровень сети
предприятия.
На самом верхнем уровне сети - сети предприятия
- происходит формирование всех необходимых форм для обеспечения функционирования производства (потребности в материалах, готовая продукция), состоянии технологического оборудования (простои, аварии), итоговых отчетных форм для руководящего персонала, ERP-систем
и т.д.
КОММЕНТАРИЙ |
Передовая технология |
Современный рынок автоматизации немыслим без индустриального
Ethernet - оборудования. Тяжелые условия эксплуатации, производственные помехи, вибрации обуславливают высокие требования к применяемому оборудованию.
Наша компания уже много лет сотрудничает с производителем индустриального оборудования - тайваньской компанией МОХА Technologies. Ее индустриальные коммутаторы при конкурентных ценах уже зарекомендовали себя в Украине как высоконадежные и высокофункциональные. В частности, на управляемых
Ethernet - коммутаторах MOXA EDS- 6008 в прошлом году был реализован проект построения
50 километрового волоконнооптического участка технологического управления и передачи голосовых данных для нефтепровода «Броды
- Государственная граница».
|
Наличие электрических и оптических Ethernet-портов, возможность применения избыточной кольцевой архитектуры с временем восстановления менее 300 мс (технология МОХА TurboRing) позволили создать эффективную и надежную систему управления.
В индустриальной автоматизации целесообразно иметь весь спектр оборудования - коммутаторы с различным числом портов и типамиин терфейса, медиа-конверторы, видео- серверы, шлюзы, серверы доступа, базирующиеся на технологии индустриального Ethernet. Это позволяет использовать самые современные интернет- и интранет-
технологии и обеспечивать в реальном времени информацией как обслуживающий, так и управленческий персонал. Такое оборудование позволяет легко интегрироваться в единые сети управления предприятием.
|
|
Виктор
КОЗЛЕНКО
коммерческий директор
НПООО «Вектор-Киев» -
премьер дистрибьютора
МОХА
Technologies
в Украине
|
|
Таким образом, спроектировав управляющую сеть на основе современных промышленных Ethernet -
технологий, предприятие получает всю необходимую информацию для его функционирования и управления и обеспечивает свое конкурентное преимущество в нелегкой борьбе на рынке. Более того, использование современных интернет-технологий позволяет руководителям, даже не находящимся в офисе, знать о состоянии всего производственного процесса в целом.
