Система
видео-наблюдения для морского порта
Введение
Морские порты
играют большую роль, как точки
связывающие морские пути и
автомобильные и железнодорожные
перевозки. Здесь осуществляется
доставка, разгрузка грузов,
складирование и перегрузка на другие
средства наземной доставки. Система
видеонаблюдения должна охватывать все
моменты работы с грузами на всей
территории порта.
В этой конкретной системе
видеонаблюдения для различных зон
требовались различные уровни доступа и
управления. Определенные зоны требовали
также систем связи для общения с
управляющим центром.
В общем случае, система может быть
охарактеризована следующим образом:
- большие расстояния между зонами
наблюдения
- тяжелые климатические условия для
работы оборудования
- многоуровневая инфраструктура
- интеграция всех видов информации -
видео, голос, данные.
Для того, чтобы гарантировать максимальную надежность,
а это критический параметр для подобных
систем, было применено резервирование
всех ключевых подсистем.
Описание системы

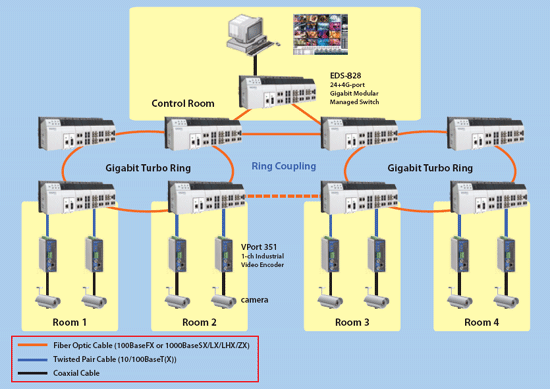

Управляющий
центр может одновременно
контролировать, записывать и наблюдать
за всеми контролируемыми зонами (Room 1-4 на
рисунке ниже), где расположены камеры
видеонаблюдения.
Сетевая структура
Промышленная
Gigabit Ethernet сеть использована для того,
чтобы гарантировать необходимую ширину
полосы пропускания для одновременной
передачи видео, голоса и информационных
данных. MOXA EDS-828
- Gigabit Ethernet коммутатор - используется
в центре управления для формирования
резервируемой сетевой архитектуры на
основе технологии MOXA Gigabit
Турбо кольца (Gigabit Turbo Ring).
Все подсистемы, для дополнительной
надежности также реализованы на базе MOXA
EDS-828 с применением
волоконно-оптических связей.
Дополнительные порты Gigabit коммутаторов
используются для uplinks и связей между
кольцами. Все это обеспечивает высокую
надежность и Gigabit скорости.
Сетевая структура
видеосистемы
MOXA VPort 351 использован
для подключения
аналоговых видеокамер (CCTV) к
сети для создания системы
дистанционного видеонаблюдения. MOXA
VPort 351 подключается к коммутаторам MOXA
EDS-828 "медными"
связями, а группа VPort при
помощи волоконно-оптических
связей MOXA EDS-828 объединяется
для передачи данных на большие
расстояния. MOXA
SoftDVR Pro - программное обеспечение
- установлено в центре управления для
одновременного управления в реальном
времени, проверки и записи видео с
многочисленных дистанционных точек
наблюдения в порту.
|
Преимущества
решения MOXA
- Оптические порты MOXA EDS-828
используются для передачи на большие
расстояния
- До 4 Gigabit портов в MOXA EDS-828 для
широкополосного Gigabit бекбона,
обеспечивающего передачу видеопотоков
в реальном времени
- Технология Turbo Ring для повышения
сетевой надежности решения с малым
временем восстановления менее 20 ms
- Индустриальный дизайн MOXA VPort 351и MOXA EDS-828
для работы в тяжелых климатических
условиях.
- Удаленное наблюдение, контроль с
любой точки в любое время
- Цифровое видео позволяет просто
передавать его, сохранять и
редактировать.
- Простая интеграция с другими
управляющими системами и приложениями.
|
