Индустриальные Ethernet решения MOXA Edge-to-Core
Сетевая функциональность
 Программное обеспечение MOXA для современных сетевых устройств |
| Moxa предоставляет большой выбор инновационного программного обеспечения и микропрограмм, которые добавляют новую функциональность ко всему спектру выпускаемого ею сетевого оборудования. Основная цель, разработанного и поставляемого Moxa программного обеспечения заключается в обеспечении высокой надежности, безопасности и упрощении эксплуатации оборудования, достижении совершенства функционирования сетей и простого управления ими. |
| |
|
|

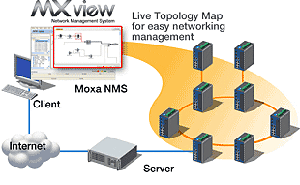

MXview топологическая карта для простого сетевого управления |
| Сетевое программное обеспечение управления MOXA MXview разработано для конфигурирования, проверки и диагностирования Ethernet оборудования MOXA (управляемых Ethernet коммутаторов и беспроводных AP/bridge/client) и SNMP/IP устройств, подключенных в индустриальные Ethernet сети. MXview - интегрированная платформа управления, которая позволяет обнаружить в сети Ethernet коммутаторы MOXA и установленные устройства, поддерживающие SNMP управление. MXview визуализирует физическую карту подключения - все выбранные сетевые компоненты могут интуитивно просто управляться в окнах просмотра с использованием ВЕБ броузера, как локально, так и дистанционно в любое время и из любого места. Оператор легко может отслеживать в режиме реального времени состояние сети, быстро выявлять точки отказа и, при этом, значительно сократить время устранения неполадок в критических ситуациях.
 Особенности
• Мониторинг до 1000 Ethernet коммутаторов MOXA и устройств,
поддерживающих SNMP управление
• Автоматическое обнаружение устройств в сети
• Двухуровневые топологические карты сети
• Сетевая диагностика с исчерпывающими данными о событиях
• Удаленный мониторинг в окнах просмотра с использованием
ВЕБ броузера
• Пакетная установка многих устройств MOXA и обновление
микропрограмм.
SCADA/HMI контроль SNMP устройств
Программное обеспечение
Moxa EDS-SNMP OPC Server Pro использует OPC для конвертирования SNMP-traps в теги OPC, которые могут быть легко интегрированы в OPC-совместимые HMI / SCADA-системы. Эта мощная функция позволяет создать HMI ссылки к сети управления и выступать в качестве средства удаленного мониторинга сетевого трафика и статуса.
|
|
|
|
Индустриальная Ethernet надежность |
Технология MOXA Turbo Ring
Компания MOXA разработала и внедрила собственную технологию бысрого восстановления
Turbo Ring, которая обеспечивает быстрое восстановление после сбоев в течение менее 20 мс (при полной нагрузке в 250 коммутаторов). Turbo Ring поддерживает три топологии сети - объединение колец (ring coupling), двойное кольцо (dual-ring) и двойное подчинение (dual homing) - для сокращения прокладки избыточных сетевых кабелей и обеспечения высокой надежности индустриальных сетей.
Применение
• Реализация безопасности на железнодорожном транспорте
• Нефте и газопроводы.
Особенности
• Постоянная доступность сетевых путей
• Гибкие топологии кольца
• Снижение расходов на построение надежной сетевой
инфраструктуры. |
|
Технология MOXA Turbo Chain
Технология
MOXA Turbo Chain - гибкая, Ethernet технология восстановления сети, разработанная MOXA для сложных, распределенных индустриальных сетей. Настройка и управление MOXA Turbo Chain очень проста. Определяется первый в цепи коммутатор, как "головной" (Head) и последний в цепи коммутатор, как "хвостовой" (Tail) - блокирующий. Все остальные коммутаторы настраивается как рядовые (Member). Если происходит выход из строя одного из сегментов сети, то цепочка начинает работать по альтернативному пути, а время восстановления ее составляет менее 20 мс, даже для больших сетей, которые имеют до 248 коммутаторов. Сеть, построенная по технологии MOXA Turbo Chain, может взаимодействовать с такими технологиями как MOXA Turbo Ring или с сетями, резервирование которых осуществляется с использованием протоколов RSTP и STP.
MOXA Turbo Chain значительно сокращает расходы на разработку, включая затраченное время, усилия и стоимость кабельных коммуникаций и необходимых Ethernet портов, по сравнению с технологией объединения колец (ring coupling) или полной переработкой архитектуры сети.
Применение
• Для распределенных систем, например, вдоль автодорог
• Для мониторинга и контроля ветроэлектростанций.
Особенности
• Гибкость кольцевых технологий
• Неограниченное расширение сетей
• Малое время восстановления
• Экономическая эффективность конфигураций. |
|
|
|
Сетевая эффективность |
IPv6-совместимость для приложений будущего
Moxa провела сетификацию своих Ethernet коммутаторов на совместимость с IPv6. Ethernet коммутаторы Moxa могут поддерживать одновременно и IPv6, и IPv4 стеки, что обеспечивает большее пространство для адресации в больших сетях и защитит инвестиции пользователей в будущем.
|
 |
Совместимость с различными системами автоматизации
• Поддержка Modbus / TCP для SCADA / HMI интеграции
• Ethernet / IP совместимость с устройствами Rockwell
• Поддержка
IEEE 1588 PTP для точной синхронизации времени. |
 |
| Сетевая эффективность: QoS, VLAN, IGMP Snooping

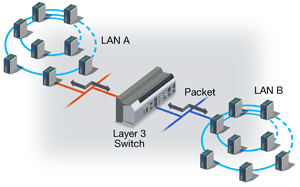

• Поддержка коммутации Layer 3 для оптимальной маршрутизации
данных и передачи по сети (серия Moxa ICS-G7800,
серия Moxa ICS-G6824 и серия
Moxa EDS-828)
• IGMP snooping и GMRP для фильтрации многоадресного трафика
• Поддержка IEEE 802.1Q VLAN и GVRP протоколов для упрощения
сетевого планирования

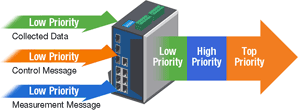

• QoS (IEEE 802.1p/1Q) и TOS/DiffServ для достоверной
доставки данных
• Поддержка RMON для эффективного сетевого мониторинга
• Поддержка IEEE 802.3ad, LACP для оптимизации использования
полосы пропускания
• Поддержка SNMPv1/v2c/v3 для различный уровней
сетевого управления
• Поддержка DHCP Option 82 для назначения IP адресов
• Поддержка "зеркалирования" портов для онлайновой отладки. |
 |

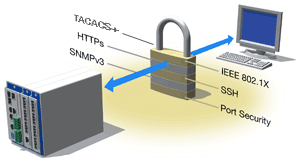

| Комплексная кибер-безопасность
• Поддержка Radius, TACACS+, IEEE 802.1X, HTTPS и SSH
для port-based аутентификации
• Блокировка портов - позволяет использовать порты только
с авторизованных MAC адресов
• Автоматические предупреждения об аварийных ситуациях по email
и на релейных выходах
• Поддержка SNMPv3 безопасност для SNMP-шифрования,
целостности сообщений и аутентификации.
• Поддержка VPN / firewall / NAT для защиты критически
важных устройств. |
 |
|
|
|
