С целью экономии ресурсов многие электроподстанции работают в автоматическом режиме и подключаются к централизованной системе управления. Для обеспечения безопасного функционирования на таких подстанциях большую роль играет видеонаблюдение реального времени. В таких системах администраторы могут получить следующие преимущества:
- мониторинг состояния оборудования и устройств на подстанции
- мониторинг местности, когда по сигналам сенсоров была инициирована тревога
- запись видео когда осуществляются ответственные работы на подстанции
- запись видео о несанкционированном проникновении на подстанцию.

 Системные требования
 - IP система дистанционного видеонаблюдения с централизованным управлением
 - Оптоволоконные коммуникации для электромагнитной защищенности
 - индустриальный дизайн для использования в критических условиях
 - Большое время наработки на отказ
 - Наличие дружественного программного обеспечения видеонаблюдения
 - Поддержка SNMP или Modbus/TCP для интеграции со SCADA системой.


 Описание

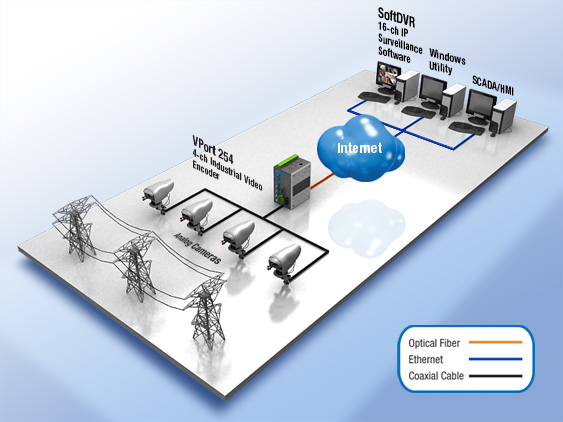

   Автоматические силовые подстанции требуют индустриального видеонаблюдения за устройствами подстанции и окружающей ее территорией. В основе проекта была использована волоконнооптическая Ethernet сеть, а для видеонаблюдения - MOXA VPort 254 - четырехканальный индустриальный видеошифратор, обеспечивающий высокую производительность MPEG4 и MJPEG компрессии. MOXA VPort 254 имеет индустриальный дизайн (IP30 металлический корпус), модель с расширенной рабочей температурой от -40 до 75 °С, поддерживает оптические коммуникации и резервируемое входное питание, что обеспечивает высокую надежность решению. Поддержка протокола Modbus/TCP обеспечила легкую интеграцию с централизованной SCADA/HMI системой. Для работы с видеокамерами было использовано программное обеспечение для видеонаблюдения MOXA SoftDVR Pro - обеспечивающее IP видеонаблюдение до 16 видео каналов одновременно. Совместно MOXA SoftDVR Pro и MOXA VPort 254 позволили создать индустриальную систему видеонаблюдения реального времени для подстанции с возможность записи видео, экранному просмотру и уведомлении об аварийных ситуация.

Преимущества MOXA
 - MOXA VPort 254 - четырехканальный индустриальный видеошифратор, обеспечивает высокую производительность
   MPEG4 и MJPEG компрессии - 120 FPS при CIF разрешении (NTSC: 352 x 240; PAL: 352 x 288)
 - Встроенный оптический Ethernet позволил отказаться от затрат на дополнительные конверторы
 - Устройство очень надежно в работе, имеет индустриальный металлический IP30 корпус,
   резервируемое входное питание 12/24 VDC/24 VAC, расширенный рабочий температурный диапазон от -40 до 75 °С,
   индустриальный UL508 сертификат
 - время наработки на отказ - более 150,000 часов.


 Примененное оборудование

 VPort 254
 4-канальный индустриальный MPEG4 / MJPEG видеошифратор

 - Видеопоток 120 FPS при CIF разрешении (NTSC: 352 x 240; PAL: 352 x 288) для каждого из 4 каналов
 - Индустриальный дизайн, модель с расширенной рабочей температурой от -40 до 75 °С,
 - Поддержка оптических коммуникаций
 - Поддержка Modbus/TCP для интеграции со SCADA системами
 - 1 serial COM порт для подключения внешних устройств
 - Поддержка аудио (1 вход и 1 выход).
