Fieldbus решения:

  MGate MB3180/3280/3480
  1-. 2-, 4-портовые Serial в Ethernet  Modbus шлюзы

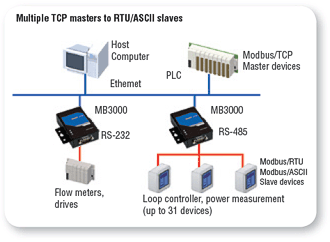

Много TCP "мастеров" к RTU/ASCII "ведомым" В современных промышленных сетях, хост- компьютеры и новые PLC поддерживают Modbus TCP. Тем не менее, Modbus TCP непосредственно не совместимы с устройствами Modbus RTU/ASCII,  используемыми для сбора данных и управления.    MGate MB3000 обеспечивает "мастеров" TCP доступом к RTU/ASCII "ведомым". Это позволяет поддерживать до 16 одновременных "мастеров" TCP при максимальном соответствии с протоколом Modbus TCP. Последовательные порты обеспечивают подключение к Modbus RTU или ASCII "ведомым" и могут быть независимо выбраны как RS-232, RS-422 или RS-485. Одно "ведомое" устройство может быть подключено к RS-232 или RS-422 портам и до 31 устройства может быть подключено к RS-485 портам.

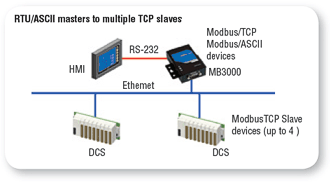

RTU/ASCII "мастера" к многим TCP "ведомым" Большое число HMI систем (человеко- машинный интерфейс) предназначены для доступа к DCS (Цифровым управляющим системам),  используя последовательную связь (обычно RS-485). Тем не менее, есть и проблемы для Ethernet базирующихся DCS, работающих по Modbus TCP. MGate MB3000 - идеальное устройство для связи HMI с последовательным интерфейсом и Ethernet DCS. Каждый MB3000 поддерживает до 32 "ведомых" Modbus TCP.

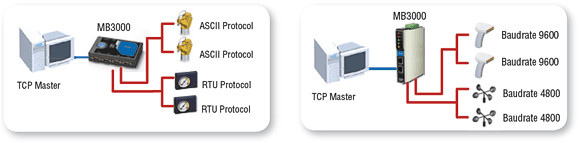

TCP "мастер" к различным serial "ведомым"    Есть несколько вариаций последовательных Modbus устройств, которые отличается по скорости передачи и специфическом протоколе (Modbus RTU или Modbus ASCII). MB3280 и MB3480 поддерживают различные порты, которые независимо настраиваются, так что "ведомые" RTU могли быть подключены к одном порту, а "ведомые" ASCII к другому. Многопортовые модели MOXA MB3000 могут поддерживать все Modbus устройства и сеть может быть просто построена, используя только один Modbus шлюз.

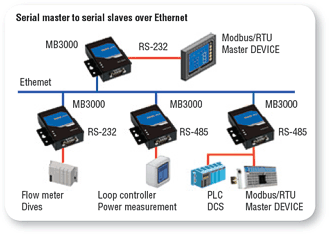

Serial "мастер" к serial "ведомым" по Ethernet     Типичные последовательные Modbus устройства используют RS-485 для связи, что ограничивает общее число устройств Modbus  31 и максимальным расстоянием 1.2 km. С MOXA MGate MB3000, "мастер" имеет доступ к многим "ведомым" устройствам с последовательным интерфейсом по  Ethernet сети с неограниченными расстояниями.

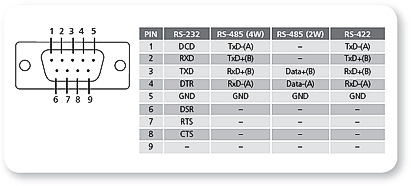

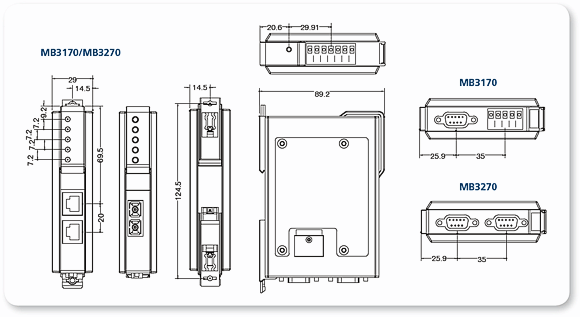

Размеры: Male DB9 RS-232/422/485 порт
