Мультипортовые платы MOXA

Серия CP-134EL-A-I
4-х портовая асинхронная плата RS-422/485 для шины PCI Express с 4 kV surge protection
и 2 kV electrical isolation

Спецификация | Информация для заказа | PDF файл описания на английском языке | Отправить запрос

 4-х портовая асинхронная плата RS-422/485 для шины PCI Express

  MOXA CP-134EL-A-I - 4 портовые RS-422, RS-485 индустриальные платы для систем автоматизации, POS и ATM применения. Это лучший выбор для инженеров, занимающихся промышленной автоматизацией и системных интеграторов, так как платы поддерживают многочисленные операционные системы, включая Windows, Linux и Unix.
   Все порты MOXA CP-134EL-A-I поддерживают очень высокую скорость передачи - до 921,6 Kbps. MOXA CP-134EL-A-I обеспечивает полный контроль модемных сигналов для обеспечения совместимости с широким диапазоном различных серийных периферийных устройств.
   MOXA CP-134EL-A-I поддерживает шину PCI Express х1, но также может быть установлена в любой PCI Express слот.
Интеллектуальные RS-485 платы с простой установкой и легким устранением неисправностей (запатентованная технология);


Установка сети RS-485 относительно проста. Проблемы начинаются тогда, когда питание включено и устройства, подключенные к сети начинают передачу и прием данных. В большинстве случаев, инженеры должны будут выполнить более точную настройку системы, подобрав pull high/low резисторы и терминаторы в стратегических точках сети. Новая технология Intelligent RS-485 technology МОХА облегчает эти действия:
(1) One-Click установки - автоматически анализируется топология сети, а затем регулируются терминаторы и pull high/low резисторы.
(2) One-Click - устранение неисправностей, то есть указание что необходимо изменить, чтобы сделать сеть максимально работоспособной.
 Особенности:

• Установка в любой PCI Express x1 совместимый слот
• Скорость до 921.6 Kbps
• 128 байтный FIFO и встроенный контроль потока
• Светодиодная индикация и программное обеспечение для управления
• Встроенная защита 15 kV ESD, 4 kV surge и 2 kV electrical isolation
• Широкий набор соединительных боксов и кабелей
• Поддержка основных операционных систем - Windows,Linux  и Unix.

 Спецификации:
 • Аппаратные
Контроллер ввода-вывода 16C550C совместимый
Шина   PCI Expressx1
 • Serial интерфейс
Стандарт RS-422/485
Число портов 4
Макс. число плат в компьютере 4
 • Serial защита
ESD 15 KV
Surge Protection 4 kV
Electrical Isolation 2 kV
 • Производительность
Скорость от 50 bps до 921.6 Kbps
 • Serial параметры
Паритет None, even, odd, space, mark
Биты данных 5, 6, 7, 8
Стоп биты 1, 1.5, 2
Контроль потока RTS/CTS, XON/XOFF
 • Serial сигналы
RS-422  TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
RS-485-4 проводный TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
RS-485-2 проводный Data+(B), Data-(A), GND
 • Операционные системы
Windows Real COM драйвера Windows 2000/XP/2003/Vista/2008/7/8/8.1 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64)
Fixed TTY драйвера QNX 6, SCO OpenServer, UnixWare 7, Solaris 10 (x86/x64)
Linux Real TTY драйвера Linux 2.4.x, 2.6.x, 3.x
 • Физические характеристики
Размер 67.2 x 103 мм Подробнее-->
 • Окружающая среда
Рабочая температура от 0 до 55°C
Температура хранения от -20 до 85°C
Относительная влажность от 5 до 95% RH
Высота до 2000 м
 • Стандарты и сертификация
EMC  CE, FCC
EMI  EN 55022, EN 61000-3-2, EN 61000-3-3, FCC Part 15 Subpart B Class B
EMS  EN 55024, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11 (DIPS)
Green  RoHS, CRoHS, WEE
 • Наработка на отказ
Время 433,077 часов
База данных Database Telcordia (Bellcore), GB
 • Питание
Потребление 3,414 mA @ 3.3 V

 Информация для заказа:
CP-134EL-A-I 4-х портовая low profile асинхронная плата RS-422/485 для шины PCI Express с 4 kV surge protection и 2 kV electrical isolation
CP-134EL-A-I-DB9M 4-х портовая low profile асинхронная плата RS-422/485 для шины PCI Express с 4 kV surge protection и 2 kV electrical isolation, DB9 male кабель в поставке
CP-134EL-A-I-DB25M 4-х портовая low profile асинхронная плата RS-422/485 для шины PCI Express с 4 kV surge protection и 2 kV electrical isolation, DB25 male кабель в поставке

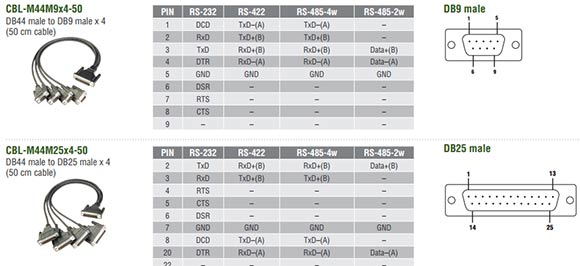

 • Опциональные соединители:

 Кабели
CBL-M44M9x4-50 DB44 в 4 x DB9(M)
CBL-M44M25x4-50 DB44 в 4 х DB25(M)
