Мультипортовые платы MOXA

  MOXA CP-132UL, CP-132UL-I
  Индустриальные 2-х портовые платы RS-422/485 для Universal PCI шины

Спецификация | Информация для заказа | PDF файл описания на английском языке  | Отправить запрос

 2-х портовая плата RS-422/485 MOXA для Universal PCI шины


  Серия MOXA CP-132UL - Universal PCI мультипортовые платы, отвечающие новому стандарту для плат расширения и могут работать с как со слотами с питанием 3.3V так и  5V.


  Мультипортовые платы MOXA CP-132UL содержат 2 независимых RS-422/485 последовательных порта для подключения оборудования к PC совместимым системы. Это обеспечивает надежную связь (по интерфейсу RS-422/485) на расстояниях более длинных, чем расстояния работы плат с интерфейсом RS-232 (вплоть до 1,2 км) и пригодны для эксплуатации в промышленных средах.
   Мультипортовые платы MOXA CP-132UL имеют уменьшенный размер - всего 65 x 120 mm ( CP-132UL). MOXA CP-132UL-I имеет дополнительно 2 KV оптическую защиту.
  Серия плат MOXA CP-132UL обеспечивает пропускную способность более 700 Кб/с - наивысшая производительность в мире!

 Особенности
Шина Universal PCI
Два независимых последовательных порта RS-422 или RS-485
Светодиодные индикаторы данных
2 KV Optical Isolation (CP-132UL-I)
15 KV ESD protection
Скорость от 50 bps до 921.6 Kbps
Поддержка основных операционных систем: Windows (Vista, 2003, XP, 2000, 98, ME), WinCE 5.0, Linux и Unix
Большой выбор интерфейсных кабелей и боксов
 Спецификации
Аппаратные
Соединитель
Female DB25
Контроллер ввода-вывода
MOXA UART MU860 (16C550C совместимый)
Соединитель
DB25 female

Интерфейс
Шина
32-bit, Universal PCI
Последовательный
RS-422, 2/4 проводный RS-485
Число портов
2
Surge Protection
 15 KV ESD
 Optical Isolation   2 KV (только CP-132UL-I)
Сигналы
RS-422: TxD+(B), TxD-(A), RxD+(B), RxD-(A), RTS+(B), RTS-(A), CTS+(B), CTS-(A), GND
4 проводный RS-485: TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
2 проводный RS-485: Data+, Data-, GND

Производительность
Скорость
от 50 bps до 921.6 Kbps
Максимальное число портов
8 (4 платы)

Конфигурационные
Паритет
None, even, odd, space, mark
Бит данных
5, 6, 7, 8
Стоп биты
1, 1.5, 2
IRQ, I/O адрес
Назначаются BIOS

Операционные системы
CP-132U
Windows (2000, XP/2003/Vista x86/x64, 9X/ME/NT), Windows CE 5.0, Windows XP Embedded, DOS, Linux 2.4/2.6, FreeBSD 4/5, QNX 6

Питание и окружающая среда
Рабочая температура
от 0 до 55°C
Относительная влажность
от 5 до 95% RH
Температура хранения
от -20 до 85°C
Потребление
CP-132UL: 120 mA @ +5 V
CP-132UL-I: 490 mA @ +5 V
Сертификаты
EN55022, EN55024, EN61000-3-2, EN61000-3-3, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, IEC61000-4-11, FCC Part 15 Class B
Размеры
CP-132UL: 120 x 65 mm
CP-132UL-I: 120 x 65 mm (стандартный  Bracket: 121 mm; LP Bracket: 80 mm)
 Информация для заказа
 CP-132UL
Шина Universal PCI, 2 портовая RS-422/485 плата, Low Profile Bracket в комплекте
 CP-132UL-I
Шина Universal PCI, 2 портовая RS-422/485 плата с Optical Isolation (2 KV), Low Profile Bracket в комплекте
 CP-132UL-T
Шина Universal PCI, 2 портовая RS-422/485 плата, Low Profile Bracket в комплекте и рабочая температура от -40 до 85°C
 CP-132UL-I-T
Шина Universal PCI, 2 портовая RS-422/485 плата с Optical Isolation (2 KV), Low Profile Bracket в комплекте и рабочая температура от -40 до 85°C
  • MOXA software CD-ROM: содержит драйвера и
    инструкцию пользователя (User's Manual) на английском языке


Соединители

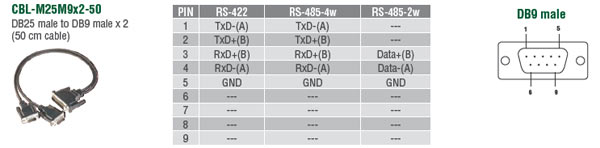

 CBL-M25M9x2-50
2 портовый, male DB25 в male DB9; 50 cm соединительный кабель
