Arm
Cortex-A8 1 ГГц IIoT-шлюзы с
встроенным LTE Cat. |
 |
|
 |

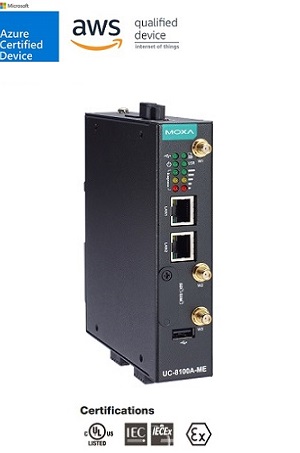

Вычислительная платформа
UC-8100A-ME-T разработана для встроенных приложений сбора данных.
Компьютер оснащен двумя последовательными портами RS-232/422/485
и двумя портами Ethernet 10/100 Мбит / с, а также разъемом Mini
PCIe для поддержки сотовых модулей. Эти универсальные
возможности позволяют пользователям
эффективно адаптировать UC-8100A-ME-T к множеству сложных
коммуникационных решений.
UC-8100A-ME-T построен
на базе процессора Cortex-A8, оптимизированного для
использования в системах мониторинга энергии, но широко
применимого в различных промышленных решениях. Этот крошечный
встраиваемый компьютер с гибкими возможностями интерфейса
является надежным и безопасным шлюзом для сбора и обработки
данных на полевых участках, а также полезной коммуникационной
платформой для многих других крупномасштабных развертываний.
Доступны модели с
широким диапазоном температур и с поддержкой LTE. Все блоки
проходят тщательные испытания в испытательной камере, что
гарантирует, что вычислительные платформы с поддержкой LTE
подходят для приложений с широким температурным диапазоном.
|
|
|
Особенности |
|
|
|
 |
Процессор Armv7
Cortex-A8 1000 МГц |
|
ІКомпьютер
с поддержкой LTE,
с сертификацией Verizon/AT&T
и сертификатами CE/FCC/UL
промышленного уровня |
|
Moxa Industrial
Linux с 10-летней высокой
долгосрочной поддержкой |
|
Двойные порты Ethernet
с автоматическим
определением (10/100 Мбит/с
и
10/100/1000 Мбит/с) |
|
Диапазон рабочих
температур от -40 до 70°C |
|
Разъем microSD
для расширения памяти |
|
Программируемые светодиоды
и программируемая кнопка для легкой
установки и
обслуживания |
|
|
|
Спецификации |
|
| •
Аппаратная часть |
| Процессор |
Armv7 Cortex-A8 1 GHz |
| ОС |
Moxa Industrial Linux (Debian 9,
ядро 4.4)
См. www.moxa.com/MIL |
| DRAM |
1 ГБ DDR3 |
| Расширение памяти
для ПО |
8 ГБ eMMC |
|
Слот для
хранения |
Micro SD x 1 |
| •
Интерфейс
компьютера |
|
TPM |
TPM v2.0 |
|
USB 2.0 |
USB 2.0 хосты x 1, разъем типа A |
|
Порты Ethernet |
порт 10/100 Мбит/с автоматическим
определением (разъем
RJ45) x 2 |
|
Последовательные порты |
RS-232/422/485 x
2, программно выбирается (terminal
block) |
|
Разъем сотовой антены |
SMA x 2 |
|
Разъем антены GPS |
SMA x 1 |
|
Формат SIM |
Mini |
|
Количество SIM-карт |
1 |
|
Слоты расширения |
UC-8112A-ME-T-LX: слот mPCIe x 1 |
|
Кнопки |
Кнопка сброса
"reset" |
|
Консольный порт |
RS-232 (TxD, RxD, GND),
4-контактный выход (115200, n, 8, 1) |
 Ethernet
интерфейс |
|
Защита магнитной
изоляции |
1,5 кВ (встроенная) |
| Параметры
Serial интерфейса |
| Биты
даных |
5, 6, 7, 8 |
| Стоп
биты |
1, 1.5, 2 |
| Паритет |
Non,
Even, Odd, Space, Mark |
|
Скорость передачи
данных |
от 300 до 921,6 кбит/с |
| Сигналы
Serial интерфейса |
| RS-232 |
TxD, RxD, RTS, CTS, GND |
| RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485
- 4 w |
Tx+,
Tx-, Rx+, Rx-, GND |
| RS-485
- 2 w |
Data+,
Data-, GND |
| Сотовый
интерфейс |
|
Параметры
полосы |
Модель EU:
Диапазоны LTE: Диапазон 1 (2100 МГц) / Диапазон 3 (1800 МГц)
/ Диапазон 5 (850 МГц) / Диапазон 7 (2600 МГц) / Диапазон 8
(900 МГц) / Диапазон LTE 20 (800 МГц)
Диапазоны UMTS: Диапазон 1 (2100 МГц) / Диапазон 2 (1900 МГц)
/ Диапазон 5 (850 МГц) / Диапазон 8 (900 МГц) |
| •
GPS
интерфейс |
|
Типы приемников |
72-channel u-blox M8 engine
GPS/GLONASS/Galileo |
|
Точность |
Положения: 2,5 м CEP
SBAS: 2,0 м CEP |
|
Приобретение |
Вспомогательные старты: 3 сек
Холодный пуск: 26 сек |
|
Чувствительность |
Холодный пуск: -148 дБм
Отслеживание: -164 дБм |
|
Часовой
импульс |
От 0,25 Гц до 10 МГц |
| Индикация |
| Система |
Power x 1
Programmable x 1
SD slots x 1
USB x 1, Diagnostic x 3 |
|
Мощность
радио сигнала |
Cellular/Wi-Fi x 3 |
| Питание |
| Входное напряжение |
от
12 до 36 VDC |
|
Входной
ток |
UC-8112A-ME-T-LX: 500 мА при 12 VDC
Все
другие модели: 700 мА при 12 VDC |
|
Потребление |
UC-8112A-ME-T-LX: 6 Вт
Все другие модели: 8 Вт |
| Физические
характеристики |
| Корпус |
Металл |
| Вес |
550 г |
| Размеры
(с ушами) |
141 x 125.6 x 33 мм |
| Крепление |
Монтаж на DIN-рейку
Настенный монтаж
(с дополнительным комплектом) |
|

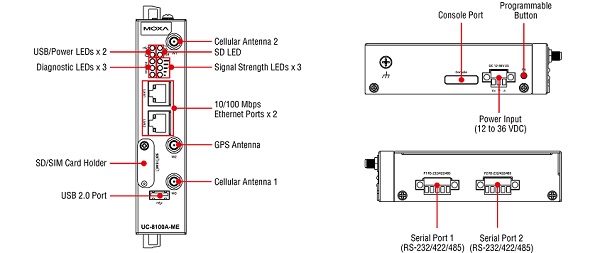

Внешний
вид

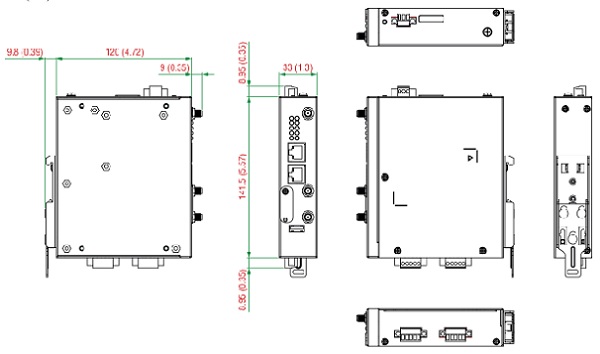

Размеры
 |
| Внешняя среда |
| Рабочая
температура |
UC-8112A-ME-T-LX:
от -40 до
85°C
UC-8112A-ME-T-LX-EU: от -40 до 70°C |
| Влажность |
от
5 до 95% RH |
| Температура
хранения |
от -40 до 85°C
|
|
Вибрация |
2 Grms @ IEC 60068-2-64,
случайная волна, 5-500 Гц, 1 час на ось (без подключенных
USB-устройств) |
|
Shock |
IEC 60068-2-27 |
| Сертификаты |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMC |
EN 55032/24 |
| EMS |
IEC 61000-4-2 ESD: Contact:
4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF |
| Безопасность |
EN 62368-1, UL
62368-1 |
|
Опасные
зоны |
Class I Division 2
ATEX
IECEx |
| Директивы |
RoHS, CRoHS, WEEE |
| MTBF |
|
Стандарты |
Telcordia (Bellcore) Standard |
|
Час |
UC-8112A-ME-T-LX: 868 326
часов
UC-8112A-ME-T-LX-EU: 677 570
часов |
|
Информация для заказа |
|
|
|
| UC-8112A-ME-T-LX |
Arm Cortex-A8 1
ГГц IoT шлюз,
модуль GPS,
RAM-1 Гб, 2 x RS-232/422/485,
2x
10/100
LAN, 2 x CAN
порта, рабочая температура
от - 40 до 85°C |
| UC-8112A-ME-T-LX-EU |
Arm Cortex-A8 1
ГГц IoT шлюз с
встроенным LTE Cat.,,
модуль GPS, RAM-1
Гб, 2 x RS-232/422/485,
2x
10/100
LAN,, рабочая температура
от - 40 до 70°C |
| Аксесуары
(продаются отдельно) |
| Адаптер
питания |
|
PWR-12150-EU-SA-T |
Адаптер питания,
замок на розъеме,
12 В постоянного тока, 1,5 А, 100–240 В
переменного тока,
штекер Континентальной
Европы (ЄС), рабочая температура
от
-40 до 75°C |
|
Антены |
|
ANT-LTEUS-ASM-01 |
GSM/GPRS/EDGE/UMTS/HSPA/LTE,
всенаправленная
резиновая антена, 1 dBi |
|
ANT-LTE-OSM-03-3m BK |
700-2700 МГц,
многодиапазонная
антена, специально разработанная для
приложений 2G, 3G и 4G, 3 м кабель |
|
ANT-LTE-ASM-04 BK |
704-960/1710-2620 МГц,
всенаправленная палковая антена LTE, 4,5
dBi |
|
ANT-LTE-ASM-05 BK |
704-960/1710-2620 МГц, антена
LTE, 5 dBi |
|
ANT-LTE-OSM-06-3m BK MIMO |
Многодиапазонная антена
с возможностью крепления на винтах для частот
700-2700/2400-2500/5150-5850 МГц |
|
|
