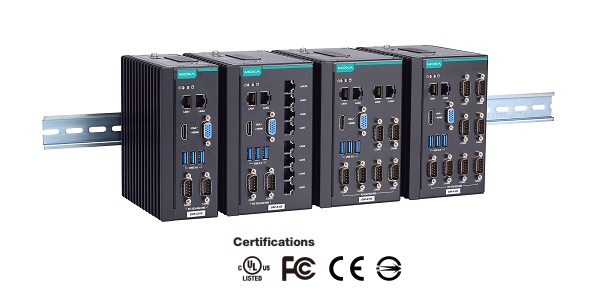

Встроенные компьютеры x86 MOXA DIN - Rail
установка
Серия
DRP-A100
x86 компьютеры на DIN-рейке с базовой моделью процессора
Intel Atom® серии X Elkhart Lake и моделями с
расширенным интерфейсом
Спецификация |
Информация для заказа |
PDF файл описания на английском языке | Отправить запрос
|
x86
компьютеры на DIN-рейке на базе процессора Intel Atom® |
|
Компьютеры серии DRP-A100, монтируемые на DIN-рейку,
оснащены двухъядерным процессором Intel Atom® x6211E с тактовой
частотой 1,30 ГГц или четырехъядерным процессором Intel Atom®
x6425E с тактовой частотой 2,0 ГГц. Компьютеры оснащены богатым
набором интерфейсных опций, включая до 8 программно выбираемых
последовательных портов RS-232/422/485 и до 10 портов Gigabit
Ethernet. Коммуникационные интерфейсы расположены на передней и
задней сторонах продукта, что обеспечивает легкий доступ и
расширение для промышленного применения. Конструкция с двумя
хранилищами, включающая слоты CFast и SD, обеспечивает легкое
расширение хранилища. Уникальная крышка крепления аккумулятора
фиксирует батарею на месте и обеспечивает стабильность в любых
рабочих условиях, а конструкция люка в отсеке для батареи
позволяет легко заменять батарею без необходимости снимать
крышку. Серия DRP-A100 — это надежная, долговечная и
универсальная, но удобная в использовании вычислительная
платформа для промышленного применения.
Компактные компьютеры DRP-A100 имеют безвентиляторную
конструкцию и выдерживают диапазон температур от -30 до 60°C,
что делает их пригодными для суровых условий эксплуатации.
Встроенный модуль TPM 2.0 защищает платформу от
несанкционированного доступа. Серия DRP-A100 — это
интеллектуальное вычислительное решение, которое идеально
соответствует как OT, так и ИТ-требованиям промышленных сред.
|
|
Особенности |
|
|
|
|
|
Компьютеры без вентиляторов,
монтируемые на DIN-рейке |
|
Двухъядерный процессор Intel
Atom® x6211E 1,30 ГГц или четырехъядерный процессор x6425E
2,0 ГГц |
|
Богатые варианты интерфейса до 10 последовательных и 10
портов LAN |
|
Компактный размер для большинства полевых применений |
|
Диапазон рабочих
температур от -30 до 60°C |
|
|
|
Спецификации |
|
Аппаратная часть |
Процессор |
•
Модели DRP-A100-E2: процессор Intel
Atom® x6211E (двухядерный, 1,5 МБ кэш-памяти, 1,30 ГГц)
•
Модели
DRP-A100-E4:
процессор Intel Atom® x6425E (четыре
ядра, 1,5 МБ кэш-памяти, 2,00
ГГц) |
Графический чипсет |
Intel® UHD Graphics |
Память
DRAM |
1 слот SODIMM DDR4, макс. до 32 ГБ.,
установлено: 8 ГБ DDR4 |
Расширение
памяти,
слот для хранения |
Слот CFast x 1 (интерфейс SATAIII)
1 слот SD, интерфейс SD 3.0 (SDHC/SDXC) |
Поддерживаемая ОС |
Поддерживаемые образы и драйверы Windows:
- Windows 10 IoT Enterprise LTSC 2021 64-bit
- Windows 11 Professional 64-bit
Поддерживаемые драйверы Linux:
- Debian 11 (kernel 5.10)
- Ubuntu 22.04 LTS (kernel 5.15)
- RHEL 9 (kernel 5.14) |
Предварительно установленая ОС |
•
DRP-A100-E2-T-Win10/DRP-A100-E4-T-Win10: карта CFast на 64 ГБ |
Интерфейс
компьютера |
Порты Ethernet |
•
DRP-A100-E2-T/E2-T-Win10/E2-6C-T/E4-T/E4-T-Win10/E4-6C-T:
Авто 10/100/1000 Мбит/с (разъем RJ45) x
2
•
DRP-A100-E2-2L4C-T/E4-2L4C-T:
Авто 10/100/1000 Мбит/с (разъем RJ45) x
4
•
DRP-A100-E2-8L-T/E4-8L-T:
Авто 10/100/1000 Мбит/с (разъем RJ45) x
10
Магнитная изоляционная защита 1,5 кВ (встроенный) |
USB 3.0 |
USB 3.0 хосты x 3, разъем
типа A |
Цифровой выход |
DOs x
4 |
Цифровой вход |
DIs x 4 |
Последовательные порты |
•
DRP-A100-E2-T/E2-T-Win10/E2-8L-T/E4-T/E4-T-Win10/E4-8L-T:
Порты RS-232/422/485 x 2,
выбираются ПО (DB9
male) x 2
•
DRP-A100-E2-2L4C-T/E4-2L4C-T:
Порты RS-232/422/485 x 6,
выбираются ПО (DB9
male) x 6
•
DRP-A100-E2-6C-T/E4-6C-T:
Порты RS-232/422/485 x 8, выбираются
ПО (DB9
male) x 8 |
Видео выход |
VGA x 1, 15-контактный
разъем D-sub (разъем)
HDMI x 1,
разъем HDMI (тип A) |
TPM |
TPM v2.0 |
Последовательные
порты (Serial)
- параметры |
Разъем |
DB9 male |
Биты данних |
5, 6, 7, 8 |
Стоп
биты |
1, 1.5, 2 |
Паритет |
None, Even, Odd, Space, Mark |
Контроль
потока |
RTS/CTS, XON/XOFF |
Скорость передачи данных |
от
50 bps до 115.2 Kbps |
Последовательные
порты
(Serial)
- сигналы |
RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
RS-485-4
проводный |
Tx+,
Tx-, Rx+, Rx-, GND |
RS-485-2
проводный |
Data+,
Data-, GND |
Светодиоды
LED |
Система |
Power
x1,
Storage x1 |
LAN |
2 на порт (10/100/1000 Мбит/с) |
Кнопки |
Питание |
Вкл-Выкл |
Reset |
Для горячего рестарта системы |
Питание |
Входное
|
от 12/24 VDC |
Потребление |
•
50 Вт |
Разъем
питания |
Для горячего рестарта системы |
Механические |
Размеры
(Ш x Д x В) |
•
DRP-A100-E2-T/E2-T-Win10/E4-T/E4-T-Win10:
60 x 130 x 150 мм
•
DRP-A100-E2-8L-T/E2-6C-T/E2-2L4C-T/E4-8L-T/E4-6C-T/E4-2L4C-T:
94 x 130 x 150 мм |
Вес |
•
DRP-A100-E2-T/E2-T-Win10/E4-T/E4-T-Win10:1,213 г
•
DRP-A100-E2-8L-T/E2-6C-T/E2-2L4C-T/E4-8L-T/E4-6C-T/E4-2L4C-T:
1.612 г |
Крепление |
Wall mounting (standard) |
Материал |
Металл |
Защита |
IP20 |
Внешний вид:

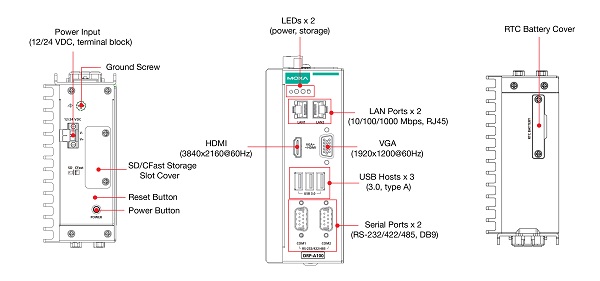

Модели
DRP-A100-E2-T/DRP-A100-E4-T/DRP-A100-E2-T-Win10/DRP-A100-E4-T-Win10

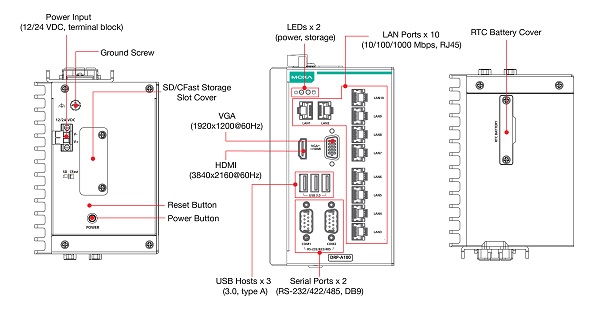

Модели
DRP-A100-E2-8L-T/DRP-A100-E4-8L-T

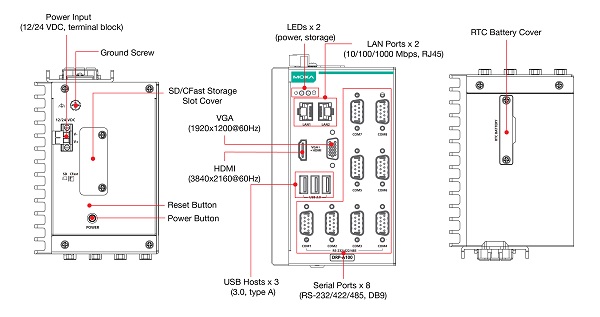

Модели
DRP-A100-E2-6C-T/DRP-A100-E4-6C-T

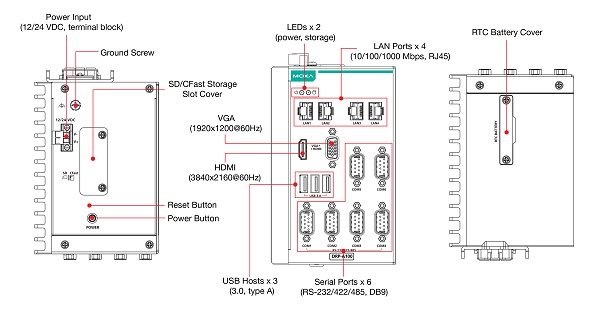

Модели
DRP-A100-E2-2L4C-T/DRP-A100-E4-2L4C-T

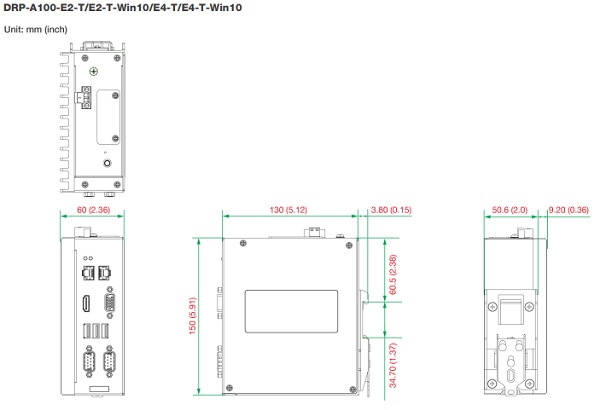

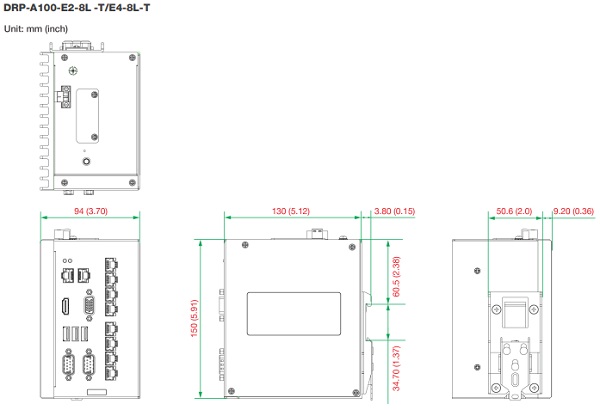

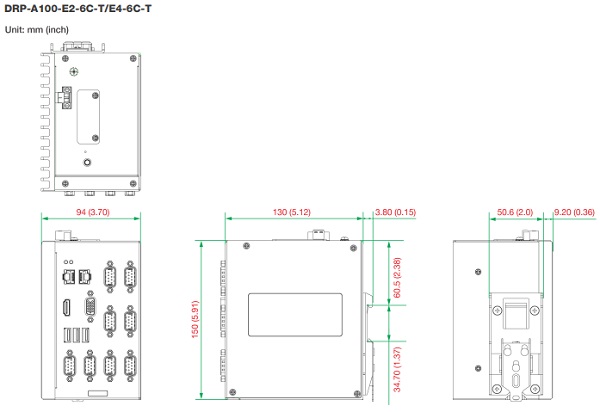

Размеры:
|
Окружающая
среда |
Робоча температура |
от -30 до
60°C |
Температура
хранения |
от -40 до
75°C |
Относительная влажность |
от 5 до 95% без
конденсата |
Сертификаты |
EMC |
EN 55032/35 |
EMS |
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 0.5 kV, Signal: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF: 1 A/m at 50 to 60 Hz |
EMI |
CISPR 32, FCC Part 15B Class A, BSMI |
Safety |
UL 62368-1 (CB), BSMI |
Package Drop Test |
ISTA 1A |
Package Vibration Test |
ISTA 1A |
Shock |
IEC 60068-2-27 |
Vibration |
IEC 60068-2-64 |
Package Drop Test |
ISTA 1A |
Package Vibration Test |
ISTA 1A |
Директивы |
RoHS, CRoHS, WEEE |
Надежность |
Источник времени |
Встроенный RTC (часы реального времени) с резервным
питанием от литиевой батареи |
Триггер автоматической перезагрузки |
Встроенный WDT |
MTBF |
Время |
566 300 часов |
Стандарты |
Telcordia (Bellcore), GB |
|
|
Информация для заказа |
|
|
|
Модель |
CPU |
RAM |
Слоты
для
хранения |
Предвар. установленная ОС |
LAN/Serial |
USB
3.0 |
Входное
напряжение |
DRP-A100-E2-T |
Intel Atom®
x6211E |
8 ГБ |
1 x CFast
1 x SD |
- |
2/2 |
3 |
12/24 VDC |
DRP-A100-E2-T-Win10 |
Intel
Atom®
x6211E |
8 ГБ |
1 x CFast
1 x SD |
Win 10 LTSC
64-GB, CFast |
2/2 |
3 |
12/24 VDC |
DRP-A100-E2-8L-T |
Intel
Atom®
x6211E |
8 ГБ |
1 x CFast
1 x SD |
- |
10/2 |
3 |
12/24 VDC |
DRP-A100-E2-6C-T |
Intel
Atom®
x6211E |
8 ГБ |
1 x CFast
1 x SD |
- |
2/8 |
3 |
12/24 VDC |
DRP-A100-E2- 2L4C-T |
Intel
Atom®
x6211E |
8 ГБ |
1 x CFast
1 x SD |
- |
4/6 |
3 |
12/24 VDC |
DRP-A100-E4-T |
Intel
Atom®
x6425E |
8 ГБ |
1 x CFast
1 x SD |
- |
2/2 |
3 |
12/24 VDC |
DRP-A100-E4-T-Win10 |
Intel
Atom®
x6425E |
8 ГБ |
1 x CFast
1 x SD |
Win 10
LTSC
64-GB, CFast |
2/2 |
3 |
12/24 VDC |
DRP-A100-E4-8L-T |
Intel
Atom®
x6425E |
8 ГБ |
1 x CFast
1 x SD |
- |
10/2 |
3 |
12/24 VDC |
DRP-A100-E4-6C-T |
Intel
Atom®
x6425E |
8 ГБ |
1 x CFast
1 x SD |
- |
2/8 |
3 |
12/24 VDC |
DRP-A100-E4-2L4C-T |
Intel
Atom®
x6425E |
8 ГБ |
1 x CFast
1 x SD |
- |
4/6 |
3 |
12/24 VDC |
|
|
