Подключение
устройств с последовательным
интерфейсом в Ethernet сети
При автоматизации
промышленности, десятки миллионов сенсоров,
станков с программным управлением,
считывателей пластиковых карт и других
устройств должны быть объединены в единую
сеть для создания единой системы
управления устройствами. В таких
устройствах наиболее часто используется
интерфейс подключения типа RS-232 или RS-422/485.
В прошлые годы сетевые
инфраструктуры, такие как Ethernet и Internet
получили широкое распространение в области
индустриальной автоматизации. Тенденция их
использования была принята как
прогрессивная, открытая технология для
управления различными устройствами.
Производители устройств и их пользователи
совместно ищут решения для быстрой
миграции к Ethernet/Internet протоколам.
Устройства, которые
преобразовывают данные между
последовательным и Ethernet интерфейсами
позволяют получить преимущества двух миров.
"Последовательный мир" - мир сенсоров,
приводов, модемов, и основные на RS-485 сети,
которые позволяют передавать данным между
устройствами и компьютерами. "Мир
Ethernet" является миром сетевых карт, Internet и
открытых протоколов для мгновенной
передачи данных между абонентами сети.
Преобразование между
последовательным и Ethernet интерфейсами
происходит на уровне электронного сигнала
и сетевых протоколов, как например,
преобразование данных из формата RS-232 в
формат пригодный для TCP/IP сетей. Выполнение
таких преобразований требует технологии
сервера устройства, в которой сервер
устройства является интеллектуальным,
автономным устройством со встроенной
операционной системой и процессором и
памятью достаточной, чтобы содержать свою
собственную операционную систему и
необходимые программные протоколы, как

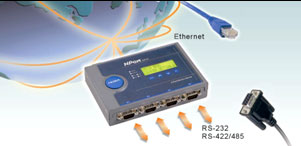

например, TCP/IP стек. Сервер устройств
оснащен необходимыми аппаратными
интерфейсами, как например, RS-232, RS-422 и RS-485
портами. Сервер устройств может передать и
обрабатывать данные, передаваемые между
последовательным и Ethernet интерфейсами.
Ethernet, в в более широком
контексте - Internet, принят промышленностью
автоматизации как основная сеть связи.
Используя открытые технологии, как
например, TCP/IP и Ethernet, управляющие
устройства могут становиться сетевыми
быстро и с большими удобствами для
пользователей. Поскольку промышленные сети
могут быть также подключены к Internet, этот тип
последовательно-Ethernet решения придает
устройствам возможности передачи данных
любому Internet хосту в мире.
|
