Индустриальные сетевые решение Moxa для управления железнодорожным транспортом

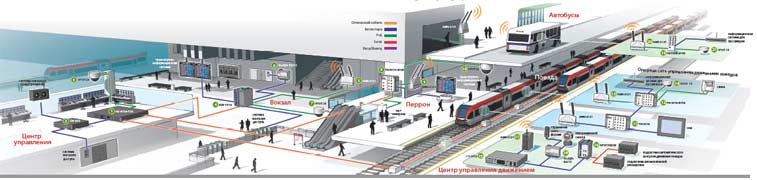

Диаграмма применения
К сожалению, диаграмма сетевого управления железнодорожным транспортом,
охватывающая все подсистемы управления (вокзал, перрон, центры управления движением, подвижный состав и т.д.)
достаточна велика для Веб-просмотра, поэтому рекомендуем загрузить данный документ в PDF формате.
|
Буклет "Индустриальные сетевые решения Moxa для управления железнодорожным транспортом"
(PDF, 0,35 Mb)
Скачать документ можно по этой ссылке:
http://www.moxa.com.ua/2009/pdf/Rail-MOXA-Vector.pdf
В буклете так же приведены краткие характеристики используемого оборудования MOXA.
|

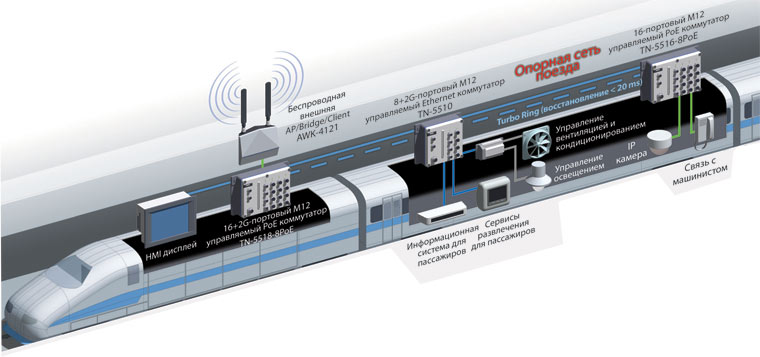

Сеть управления поездом
Как было отмечено ранее, сеть на подвижном составе
должна быть чрезвычайно надежна и обеспечивать функционирование в условиях тряски, вибрации и перепадов температур.
MOXA предлагает организацию опорной сети
для управления поездом на
индустриальных Gigabit Ethernet коммутаторах
серии MOXA TN-5510 и TN-5516 (с поддержкой резервирования и временем
восстановления менее 20 ms). Такая сеть обеспечит надежную передачу данных и управление в реальном времени как для
всех подсистем управления на поезде (вентиляция, освещение, видеонаблюдение, связь и т.п.), так и информационные
сервисы или сервисы развлечения для пассажиров.
Для обеспечения непрерывной связи поездов
с железнодорожными станциями используются беспроводные технологии,
например, внешние индустриальные (IEEE 802.11
a/b/g) точки беспроводного доступа AWK-4121.

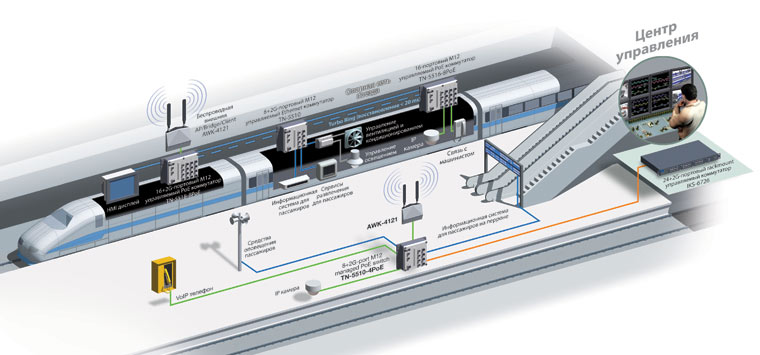

Диаграмма взаимодействия подвижного состава с
центром управления на железнодорожной станции.
|
