 Активный Ethernet ввод-вывод в сравнении с пассивным

   Современные системы управления получают такую информацию, как например, температура, влажность, закрытие дверей и другие события ввода-вывода из локальных и удаленных участков, для повышения производительности таких систем. Для крупномасштабных и дистанционных приложений, системы управления стали распределенными и базируются обычно на Ethernet и IP сетях. Дистанционный ввод-вывод  - ключевой показатель, который определяет эффективность управляющей системы в целом.

   Существует две технологии Ethernet ввода-вывода - "пассивный", когда устройства пассивно ожидают их опроса со стороны управляющего компьютера, и "Active Remote I/O" - основанный на самоопределении возникновения событий ввода-вывода.

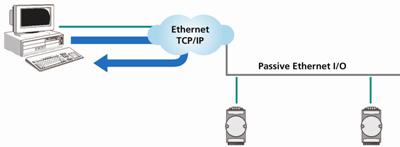

Пассивный Ethernet I/O    В пассивных системах Ethernet В/В, главный компьютер получает данные с устройств В/В непрерывно сканируя каждое из устройств. Для локальных сетевых сред, работающих в реальном времени, статус В/В становится реальным, только когда устройства сканируются очень часто. Частое сканирование устройств по сети резко повышает ее загрузку.   Когда точки В/В расположены в дистанционно разнесенных позициях, время ответа не может быть гарантировано. Эта ситуация осложняет программистам возможность синхронизации устройств и считывания информации в реальном времени для особо ответственных приложений.

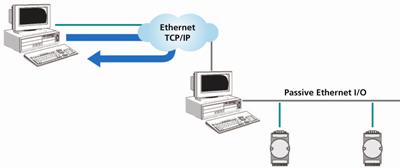

Обычно, современные системы измерение данных В/В в этой ситуации требуют установки отдельного управляющего  компьютера, расположенного рядом с этими устройствами В/В. Локальный компьютер, после обработки, пересылает данные центральному главному компьютеру для окончательной обработки данных.

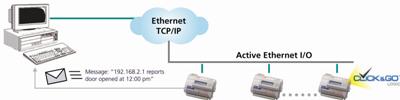

Активные Ethernet I/O    При активной системе Ethernet В/В, главный компьютер не получает данные, сканируя каждое из устройств В/В. При этой архитектуре, активный сервер Ethernet В/В сам передает данные В/В при условиях, определенных пользователем. Определение условий осуществляется посредством простой логической конфигурации. При этом не требуется программирования, нагрузка на сеть  существенно уменьшается, а данные В/В получаются автоматически из сервера В/В. Активными серверами ввода-вывода поддерживаются многочисленные протоколы передачи, как например,  TCP/UDP, SNMP trap, SMTP (e-mail) и Modbus/TCP.

Сравнительная таблица функций

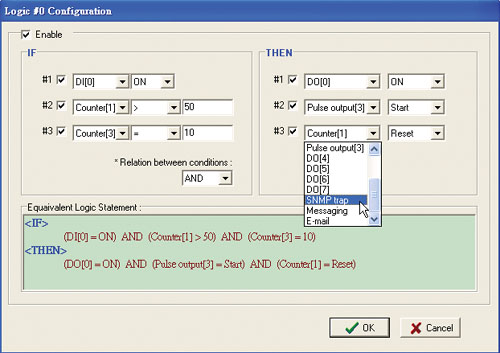

Active Remote I/O оборудование MOXA работает на основе открытой сетевой платформы и предоставляет дополнительное преимущество благодаря локальному интеллекту с MOXA - программным обеспечением логического управления. MOXA Click&Go™ логика является ключевым элементом, который превращает "Active Remote I/O" оборудование в  интеллектуальный дистанционный ввод-вывод. MOXA Click&Go™ позволяет определить когда необходимо передавать данные ввода-вывода и какие сообщения необходимо отправить в главный компьютер для управления и обмена сообщениями. По сравнению с использованием языка C или программирования PLC матриц, за счет простоты использования основных логических понятий MOXA Click&Go™, достаточно просто позволяет создать необходимую конфигурацию и легко завершить проект в течение короткого периода времени.

Подробнее о MOXA Click&Go™
http://www.moxa.com.ua/zone/active_io/click.html

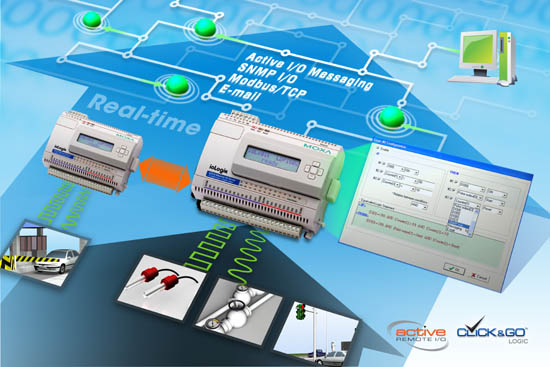

  Акцент на передачу данных ввода-вывода в реальном времени для современных систем контроля и управления  представляет новое направление внедрения в промышленности. Традиционная архитектура "пассивного дистанционного ввода-вывода", когда устройства пассивно ожидают их опроса со стороны управляющего компьютера, имеет недостаток - большое время реакции на события. Большинство современных приложений требуют активного обмена сообщениями ввода-вывода и быстрого времени ответа для улучшения эффективность процесса управления. Централизованная архитектура и распределенный интеллект MOXA "Active Remote I/O" позволяет инженерам управления создавать новый тип управляющих систем, о которых они ранее и не мечтали.

MOXA Active Remote I/O оборудование имеет следующие характеристики:
 - передача данных в реальном времени
 - автоматический контроль статуса выходных каналов
 - простая конфигурация с использованием MOXA Click&Go™ логики (патентованная технология)
 - SNMP ввод-вывод с read/write, trap

Основные преимущества MOXA Active Remote I/O
      Active Remote I/O покрывает функционал пассивного дистанционного ввода-вывода и может работать непосредственно со SCADA программным обеспечением, как например, Citect, Wonderware Intouch, и т.п..

Более эффективное получение данных и управляемость
 - более точное и эффективное управление данными, исключающее их потерю
Сообщения от отклонениях в работе через TCP/UDP, SNMP прерывание и Email
 - модульный комплект для быстрой замены и эффективного обслуживания
 - поддержка стандарта Modbus/TCP/RTU/ASCII
Интуитивно понятное ПО логического контроля MOXA Click&Go™
 - простая архитектура, не требующая опыта программирования
 - быстрая и простая конфигурация
Поддержка SNMP ввод-вывод с MIB
 - Открытая связь с IT системами через TCP/IP
 - полностью настраиваемые SNMP trap сообщения
Поддержка стандартного Modbus протокола
 - совместимость со SCADA / OPC server
Инновационный дизайн
 - надежное PLC качество ввода-вывода
 - "горячее" подключение ЖКИ модуля для настройки

Две модели, поддерживающие Active Remote I/O :
 - ioLogik E2210 (Active Remote сервер, цифровой ввод-вывод)
 - ioLogik E2240 (Active Remote сервер, аналоговый ввод-вывод)
