Click&Go: четыре шага к управлению
вводом - выводом
Логическое управление Click&Go
является запатентованной технологией,
разработанной MOXA. Это позволяет
активному Ethernet В/В иметь интуитивный,
логичный и понятный интерфейс. Click&Go
прост в использовании и даже
начинающий сможет сконфигурировать
активный сервер Ethernet В/В всего в
несколько шагов.
С Click&Go, пользователи получают
полное управление по обмену данными В/В
- какая информация и куда должна быть
послана. Это делает настройку
сообщений В/В легкой. Возможность
адресации данных многочисленный
потребителям, также является
преимуществом активного ввода-вывода.
После определения инструкций для
сервера В/В он будет способным
функционировать независимо от
управляющего компьютера - передавать
информацию В/В и обеспечивать
автоматизированное управление
локальными выходными сигналами. Click&Go
не только делает ваши сервера В/В
умными, но также становится быстрее
время реакции (50 мс по сравнению с 1 сек)
и снижается сетевая нагрузка. Все это
выполняется без любого
программирования или
специализированной подготовки
благодаря интуитивному интерфейсу Click&Go's.
Поскольку управляющие решения
обычно осуществляются программистами,
которые разрабатывают
специализированные языковые
приложения на языке C или PLC логике, Click&Go
может быть немедленно использован
каждым, кто понимает основные
утверждения "If-Then" ("если-то").
С Click&Go, активный Ethernet В/В может быть
полностью сконфигурирован в вашем
сервере ioLogik E2000 всего за четыре легких
шага:

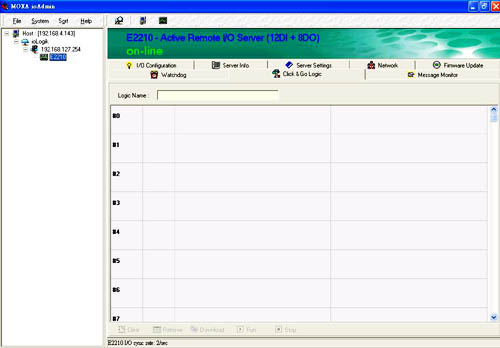

Шаг 1: Запустите ioAdmin, для доступа к Click&Go
Click&Go
доступен через таблицу в ioAdmin -
утилите MOXA для Windows, используемую
для выбора конфигурации серверов
ioLogik. Интерфейс не требует
специальной подготовки для
логической установки. Вы можете
полностью определить начальные
условия и действия (до 16 правил),
используя только мышь.
Зарегистрируйте как администратор
для доступа к таблице Click&Go.

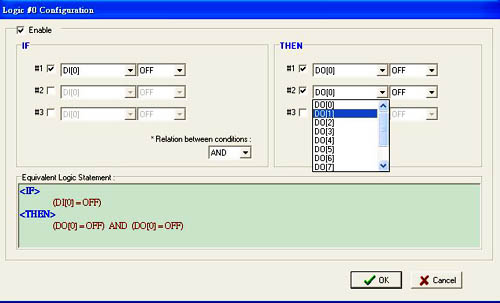

Шаг 2: Используя правила If-Then определите
правила работы
По
традиции, интеграторы доверяли
специалистам программирование
управляющей логики В/В,
использовавших сложную иерархию PLC
логики или язык C. С логикой Click&Go,
ваша управляющая логика может быть
сконфигурирована в короткое
временя, без значительных расходов
и усилий. Основанная структуре "ЕСЛИ-ТО"
(IF-Then),
структура очень легка в понимании.
Каждое
правило определяет до трех условий
("Если - If")
и три действия ("Тогда - Then").
Этот алгоритм может легко быть
использован, чтобы установить
простые правила, например, цифровой
выход в течение трех секунд выдает
пульсирующий сигнал если цифровой
вход активизирован. Более сложные
комбинации условий и действий легко
могут быть осуществлены используя
"И" (AND)
и "ИЛИ" (OR)
утверждения.

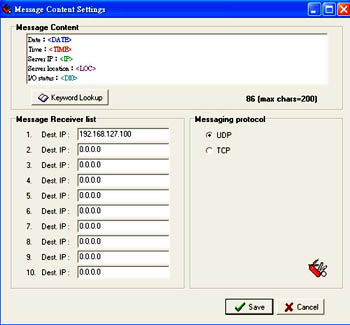

Дополнительно к
локальному выходному управлению,
Click&Go может быть использован и для
инициирования сетевых сообщений,
которые будут посланы через TCP/UDP/SNMP
трапы. Эта позволяет Вам
минимизировать использование
ресурсов компьютера, устраняя их
традиционную необходимость для
постоянного опроса статуса В/В.
Сетевые сообщения определяются
пользователем и могут быть
модифицированы им же динамически, в
зависимости от точного времени,
даты, или IP адрес информации В/В.
К
тому же, Click&Go поддерживает SNMP для
В/В. Это решение позволяет управлять
статусом В/В совместно с
программным обеспечением SNMP, не
используя другое SCADA программное
обеспечение.
Шаг 3: Загрузите полученную логику в
сервер
Когда управляющая логика В/В
полностью определена, ioAdmin
загружает полученные инструкции в
сервер Ethernet В/В ioLogik E2000. Сервер
автоматически перезапустится с
загруженными правилами, но не
активизируется.

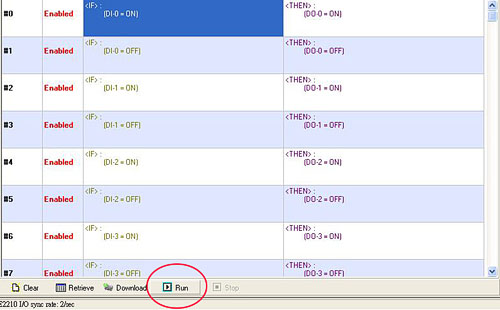

Шаг 4: Запустите ioAdmin для активизаций
операций активного дистанционного В/В.
После того, как сервер ioLogik
перезапустился, ioAdmin автоматически
произведет пересоединение сервера.
Необходимо снова получить доступ к
таблице Click&Go зарегистрировавшись
как администратор и нажать кнопку
"Запускать - Run" для активизации
управляющей логики.
 Таким
образом, за четырех легких шага,
сервер Ethernet В/В ioLogik E2000 обеспечивает
активные операции Ethernet В/В,
использовав вашу собственную
управляющую логику, определенную
пользователем.
|
